适用范围

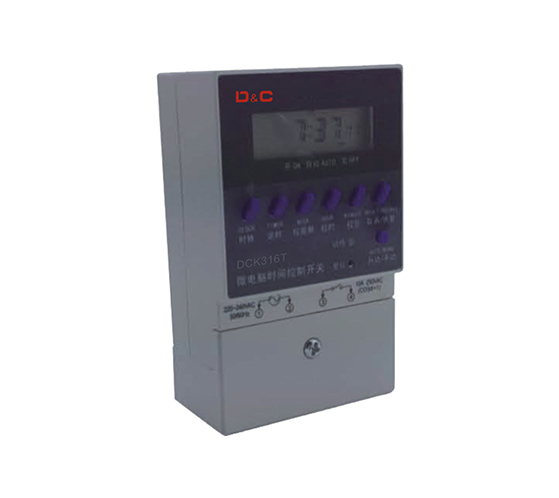

DCK316T时控开关能根据用户设定的时间，自动打开和关闭各种用电设备的电源。控制对象可以是路灯、霓虹灯、广告牌灯、生产设备、广播电视设备等需要定时开启和关闭的电源设备及家用电器。
接线图
 直接控制方式的接线∶被控制电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线图如图1所示; 对于启动冲击电流较大的灯负载，请采用交流接触器扩容方式。
|
|
单相扩容方式的接线∶被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制，接线方式如图2所示。
|
|
三相工作方式的接线∶被控制的电器是三相供电，需要外接交流接触。
|
 控制接触器的线圈电压AC 220V 50Hz，接线方式如图3所示。
|
|
控制接触器的线圈电压AC 380V 50Hz，接线方式如图4所示。
|
