适用范围
JR36系列双金属片式热过载继电器(以下简称热继电器)适用于交流50Hz,额定共和 电压Ue:AC690V,电流0.25A~160(A)的电路中,对交流电动机的过载和断相进行保护。
热继电器具有整定电流可以调节、温度补偿、断相保护、自动复位和手动复位任意选择 、能进行线路动作灵活检查、可手动断开常闭触头(常开触头闭合)等功能,其外形尺寸和安装尺寸与JR16B系列全部一致,是新一代较为理想的产品。
产品符合GBI4048.1和IEC60947-4-1标准。
型号及其含义
正常工作条件及安装条件
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

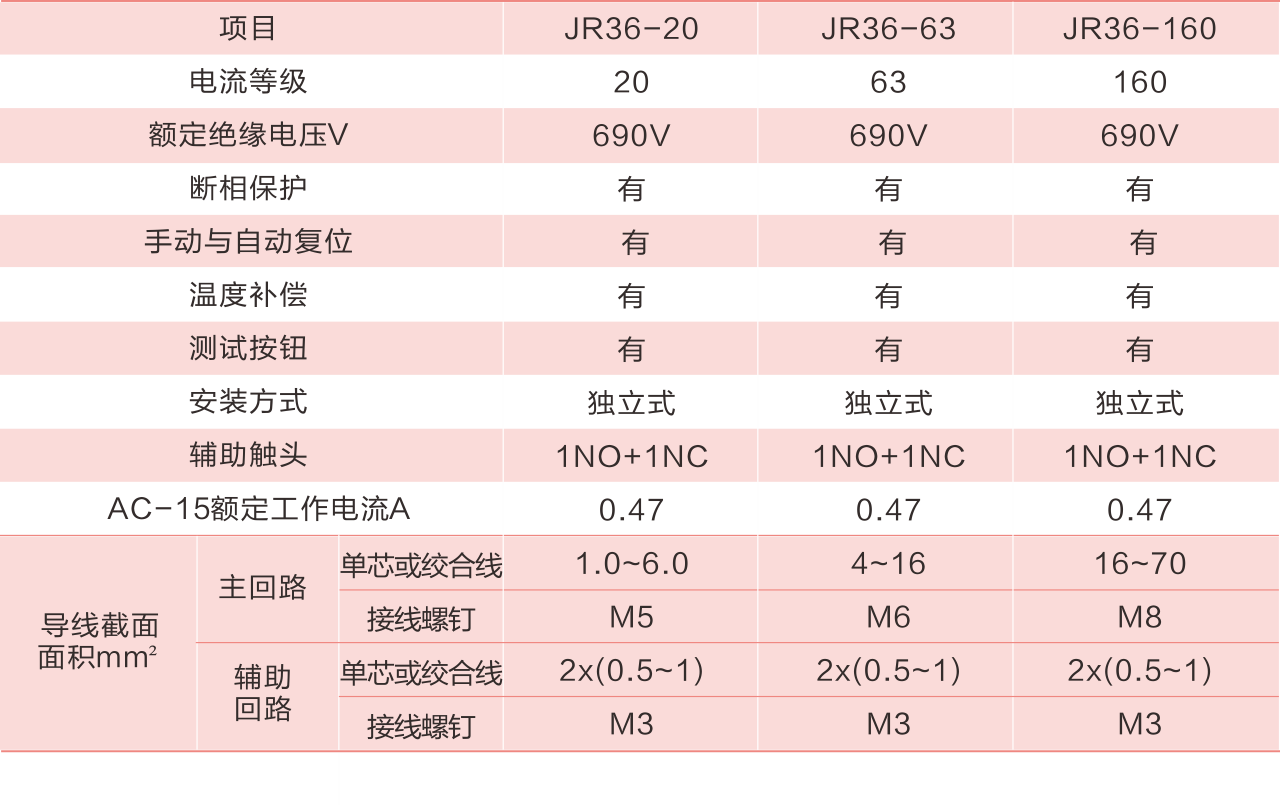

结构特征
![]() |
三相双金属片式。 |
具有温度补偿。 |
具有测试机构。 |
具有整定电流连续可调装置。 |
具有手动与自动复位转换的调节结构。 |
具有检测按钮,能手动断开常闭触头功能。 |
具有电气上可分开的一常开和一常闭触头。 |
安装方式:独立式安装。 |
外形及安装尺寸(mm)
客户在订购热继电器时,须写明∶产品型号、规格、整定电流范围及订货数量。
例:订购JR36-20,6.8~11A,200只。
