适用范围
JR20系列热过载继电器（以下简称热继电器适用于50Hz/60Hz。额定工作电流Ue∶380V~660V电流0.1～630（A）的电力系统中作交流电动机或线路的过载及断相保护。
热继电器具有断相保护、温度补偿、手动复位和自动复位任意选择、动作脱扣灵活性检查、手动开常闭触头等功能。
热继电器符合标准∶GB14048.4及IEC60947-4-1等。
型号及其含义
正常工作条件及安装条件
 海拔∶不超过2000m。
|
|
环境温度∶ 周围空气温度-5℃～+40℃，24h内平均温度不超过+35℃。
|
|
大气条件∶相对湿度在高温度为+40℃时不超过50%，在较低的温度下可允许有较高的相对湿度，湿月的月平均低温度不超过+25℃，该月的月平均大相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特别的措施。
|
|
污染等级∶3级。
|
|
按正常工作位置安装，安装面与垂直面的倾斜度不超过5°。
|
|
在有防雨雪设备及没有充满水蒸气的地方。
|
|
在无显著摇动、冲击和振动的地方。
|
|
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
|

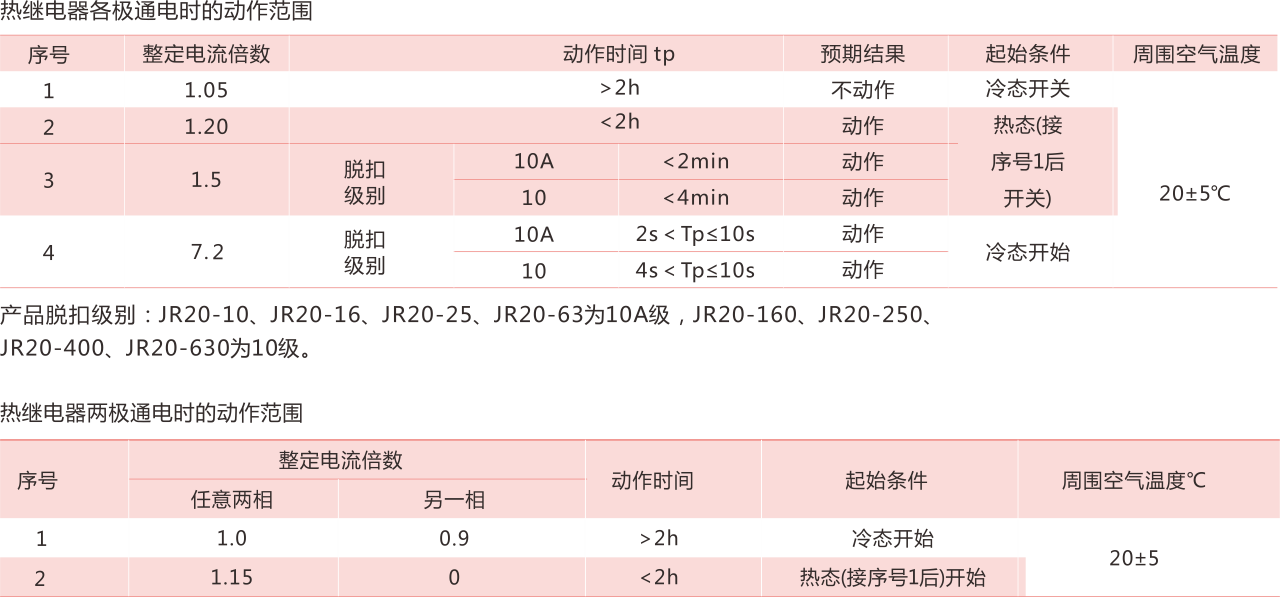

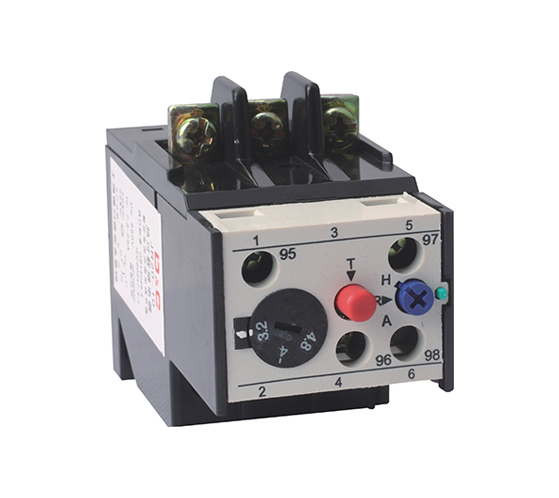

结构特征
|
热继电器除了具有过载保护和断相保护功能外，还具有下述结构特征∶
|
| 三相双金属片式。 |
| 具有温度补偿。 |
| 具有手动和自动复位按钮。 |
| 具有动作脱扣灵活性检查。。 |
| 具有手动复位或自动复位。 |
| 具有动作脱扣指示。 |
| 具有手动断开常闭触头的断开检验按钮。 |
| 具有电气上可分开的一常闭一常开触头。 |
| 安装方式∶独立安装。 |

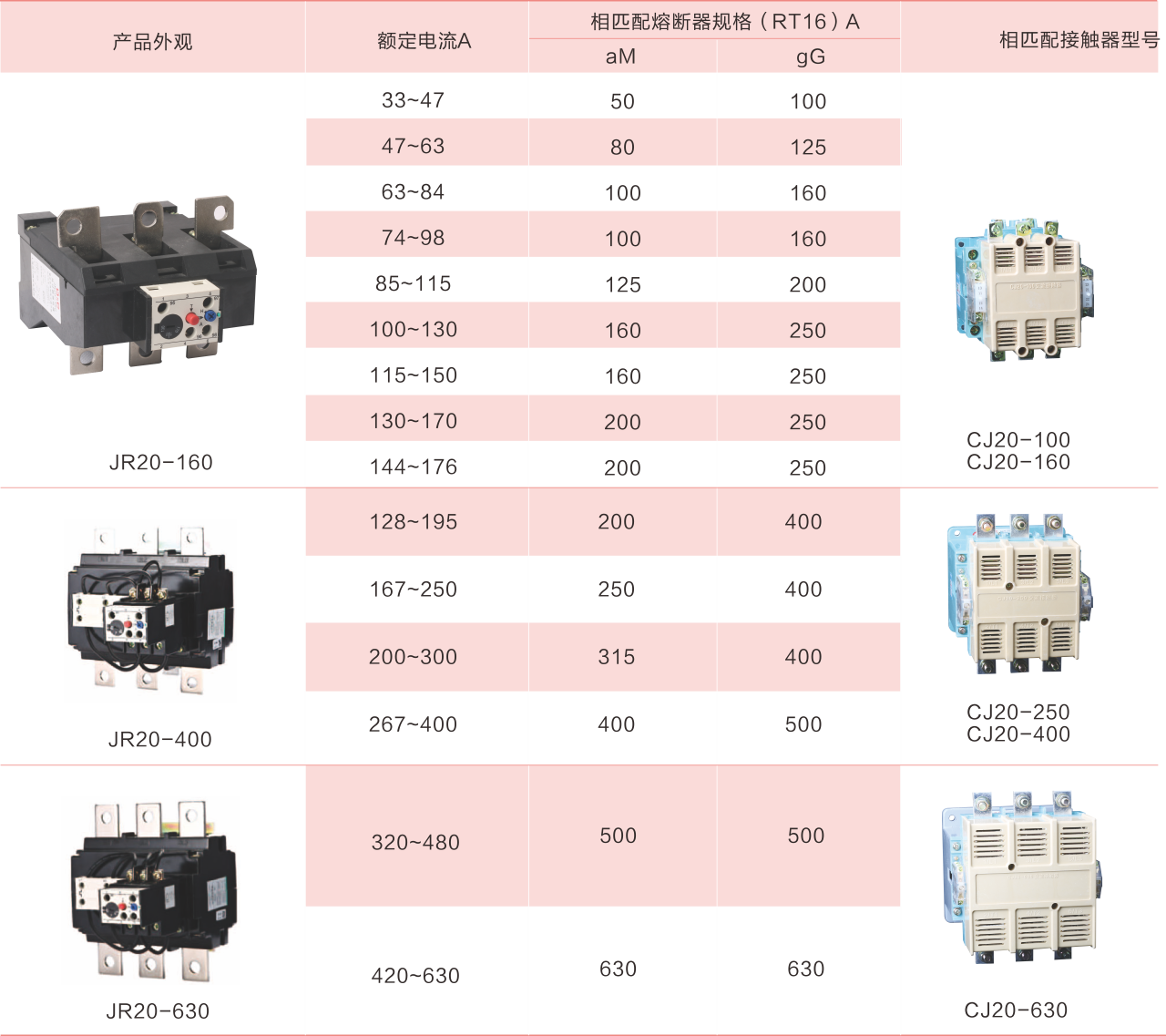

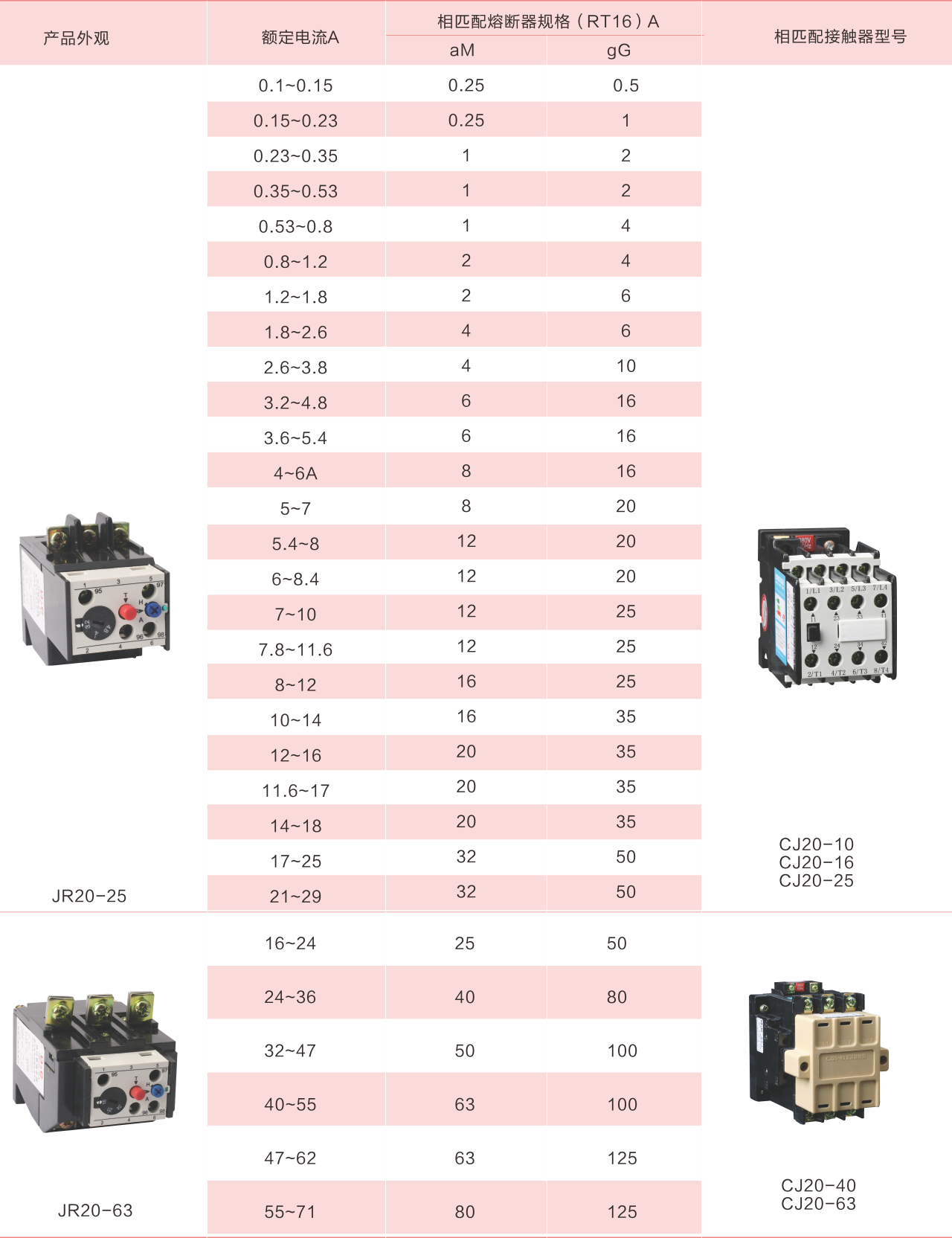

外形及安装尺寸（mm）
客户在订购热继电器时，须写明∶产品型号、规格、整定电流范围及订货数量。
