适用范围

JYB系列液位自动控制继电器(以下简称液位继电器),适用于交流50Hz/60Hz,额定 控制电源电压致380V的控制电路作民用水塔、高位水箱、地下储存水池等场合的液位自动控制之用,按要求进行供水或排水。本产品不适应于诸如:油、纯净水、易燃易爆的化学液体及密度较大的污水等导电性很差液体的液体控制。

产品符合GB14048.5、IEC60947-5-1标准的要求。

型号及其含义


正常工作条件和安装条件

海拔高度不超过2000米;
周围环境温度不高于+40℃及不低于-5℃;
安装地点的空气相对湿度在高温度为+40时 不超过50%,在较低的温度下可以有较高的相对湿度,对由于温度变化在产品上偶尔产生的凝露应采取特别的措施。
污染等级:3级。
在无显著振动和冲击的地方。
在无爆炸危险的介质中,且介质中无足以腐 蚀金属和破坏缘的气体与尘埃;
在没有雨雪侵袭的地方;

主要技术数据

额定电源电压:AC36V,110V,220V,380V 50Hz;
电源电压允许波动范围:85%~110%;
机械寿命:不低于100万次;
电寿命:不低于10万次;
外壳防护等级:IP20;
辅助电路使用类别:AC-15,Ue=220V, Ie=1.5A;
触点数量:1组转换;

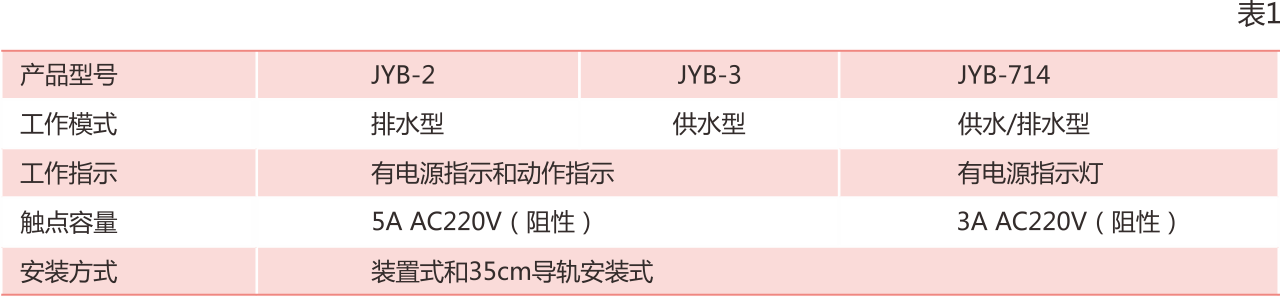

不同型号的区别见表1

订货须知

用户在订货时应注明继电器型号、规格、额定电压和数量。

订货示例∶YB-714 AC3
