适用范围

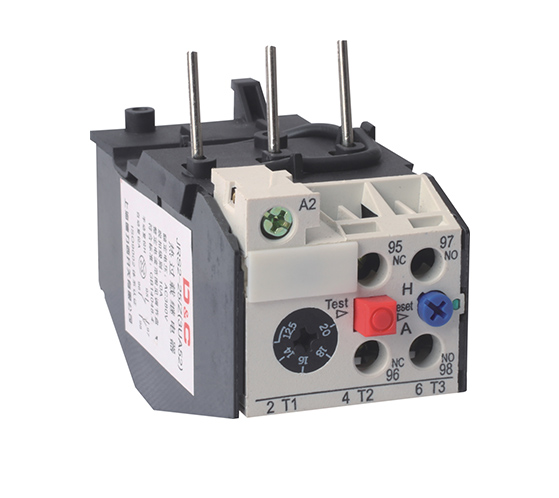

JSR2（3UA）系列热过载继电器（以下简称热继电器）适用于交流50Hz/60Hz。电压至660V，电流0.1~630（A）的电力系统中作交流电动机或线路的过载及断相保护。

热继电器具有断路保护、温度补偿、手动复位和自动复位任意选择、动作灵活性检查、手动断开常闭触头及常开触头闭合的功能。

热继电器符合标准∶ GB14048.4及IEC60947-4-1等。

型号及其含义

正常工作条件及安装条件

海拔∶不超过2000m。

环境温度∶周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。

大气条件∶相对湿度在高温度为+40℃时不超过50%，在较低的温度下可允许有较高的相对湿度，湿月的月平均低温度不超过+25℃， 该月的月平均大相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特别的措施。

污染等级∶3级。

按正常工作位置安装，安装面与垂直面的倾斜度不超过5°。

在有防雨雷设备及没有充满水蒸气的地方。

在无显著摇动、冲击和振动的地方。

在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。

结构特征

热继电器除了具有过载保护和断相保护功能外，还具有下述结构特征∶

三相双金属片式。

具有温度补偿。

具有手动和自动复位按钮。

具有动作指示。

具有停止按钮。

具有测试机构。

具有整定电流连续可调装置。

具有电气上可分开的一常开和一常闭触头。

安装方式∶与接触器插入式安装或独立式安装。

订货须知

客户在订购热继电器时，须写明∶产品型号、规格、整定电流范围及订货数量。

例∶订购JRS2-12.5/Z，1~1.6A，100只。
