适用范围

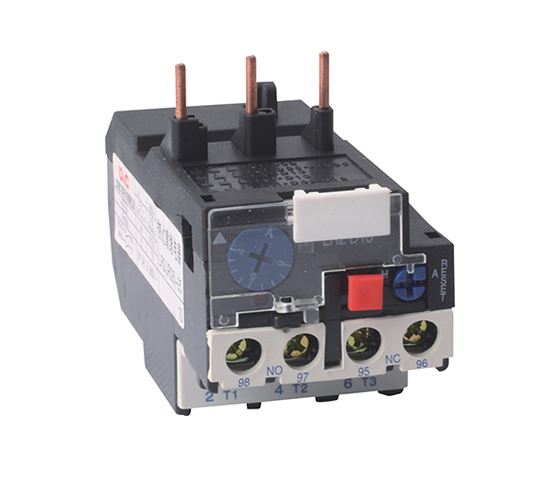

JR28系列双金属片式热过载继电器（以下简称热继电器）主要用于交流50、60Hz，额 定工作电压660V及以下，额下电流0.10~140（A）电路中，作电路和电动机的过载、断相、保护之用。

热继电器的结构和主要技术性能指标引进的LR2系列热继电器等同，因此，可以替 代LR2系列热继电器。

热继电器具有断相保护、温度补偿、整定电流调节、自动复位和手动复位任意选择、动 作指示信号、动合、动断辅助触头绝缘分开、安装面积小、安装方式多样等功能特点，具有测试按钮和停 止按钮。可进行动作灵活性检查。有防止手指触电护罩，使用，有闭锁装置防止误操作等。 热继电器按GB14048.4标准设计、生产和检验。

型号及其含义

正常工作条件及安装条件

海拔∶不超过2000m。

环境温度∶ 周围空气温度-5℃～+40℃， 24h内平均温度不超过+35℃。

大气条件∶相对湿度在高温度为+40℃时不 超过50%，在较低的温度下可允许有较高的相对湿度，湿月的月平均低温度不超过+25℃，该月的月平均大 相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特别的措施。

污染等级∶3级。

按正常工作位置安装，安装面与垂直面的倾 斜度不超过5°。

在有防雨雪设备及没有充满水蒸气的地方。

在无显著摇动、冲击和振动的地方。

在无爆炸危险介质中，且介质中无足以腐蚀 金属和破坏绝缘的气体及导电尘埃存在的地方。

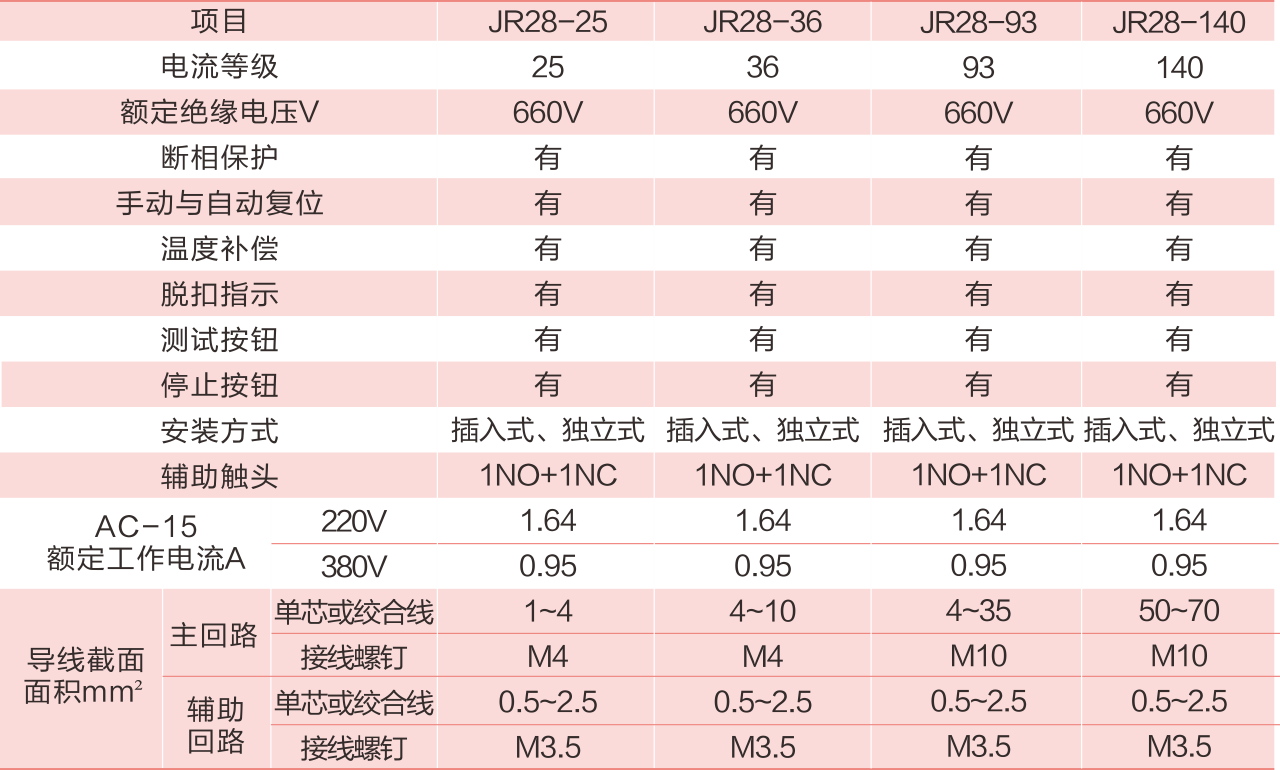

结构特征

热继电器除了具有过载保护和断相保护功能 外，还具有下述结构特征∶

三相双金属片式。

具有温度补偿。

具有手动和自动复位按钮。

具有动作指示。

具有停止按钮。

具有测试机构。

具有整定电流连续可调装置。

具有电气上可分开的一常开和一常闭触头。

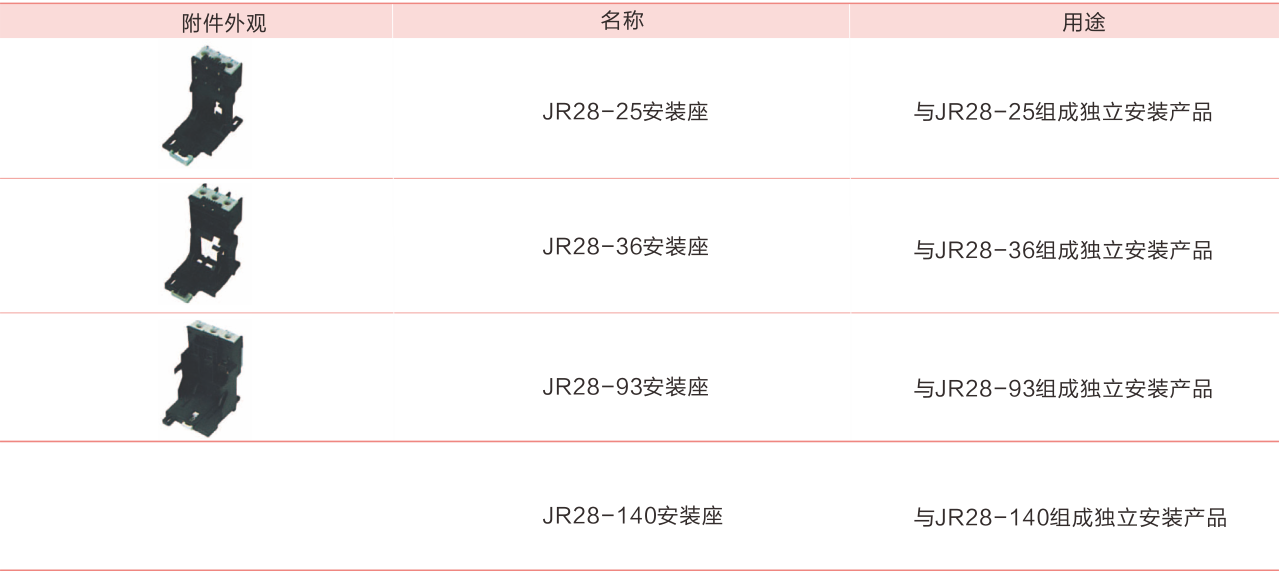

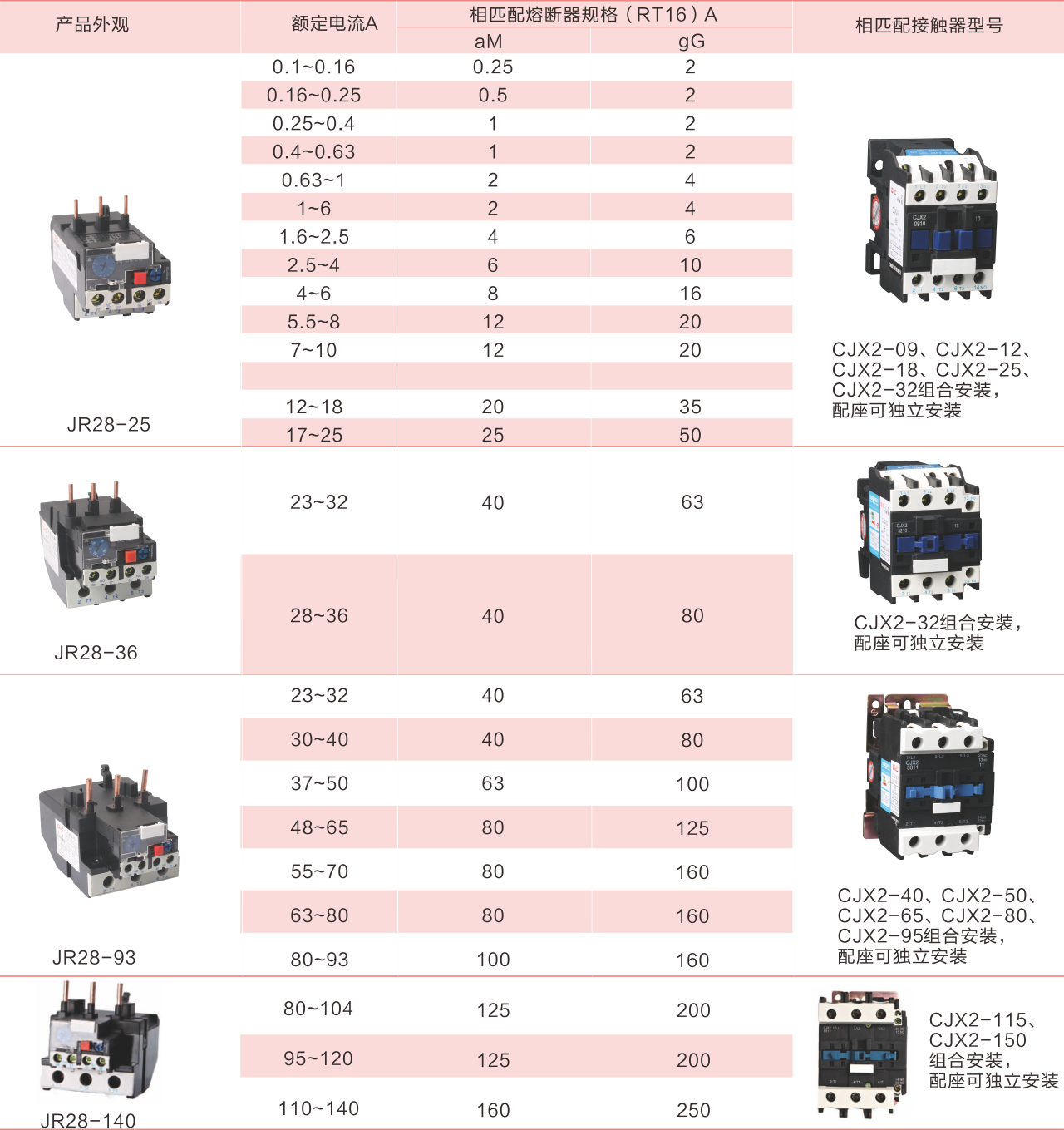

安装方式∶与接触器插入式安装或独立式安装。

订货须知

客户在订货热继电器时，须写明∶产品型号、规格、整定电流范围及订货数量。

例∶订购JR29-45，0.35~0.52A，200只。
