适用范围

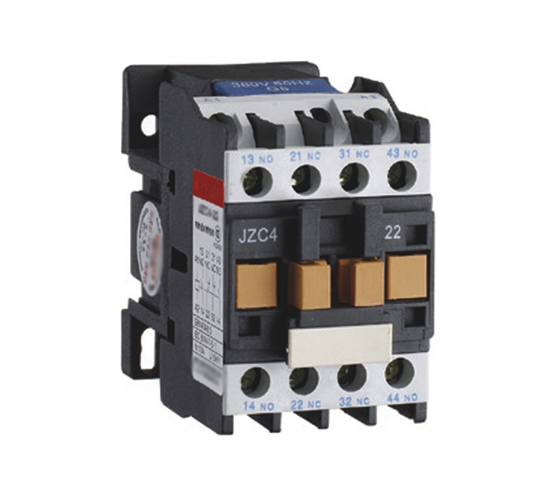

JZC4系列接触器式继电器主要用于交流50Hz或60Hz、额定工作电压至690V及直流额定电压至220V的控制电路中，用来作控制各种电磁线圈及用作电信号的放大和传递，是实现自动、远控必不可少的低压电器。

型号及其含义

正常工作条件及安装条件

周围空气温度为∶-5℃~+40℃，24小时内其平均值不超过+35℃。

海拔高度∶不超过2000m。

大气条件∶相对湿度在高温度为+40℃时不超过50%，在较低的温度下可允许有较高的相对湿度，湿月的月平均低温度不超过+25℃，该月的月平均大相对湿度不超过90%，对由于温度变化偶尔产生的凝露应采取特别的措施。

污染等级∶3级。

安装类别∶Ⅲ类。

安装条件∶安装面与垂直面倾斜度不大于±5°。

结构特征

触点采用摩擦接触方式。组合式结构、可方便地安装各种附件∶辅助触头组、延时头、锁扣装置等增加不同功能。继电器端子均有防护结构、达到IP20级，使用时安全可靠。接线螺钉采用自升式瓦形垫圈的组合螺钉。继电器可用螺钉安装，也可安装在35mm宽的标准卡轨上。更换线圈时，只需将连接继电器上下两绝缘座的螺钉拧松，分开机壳上下两部分即可。

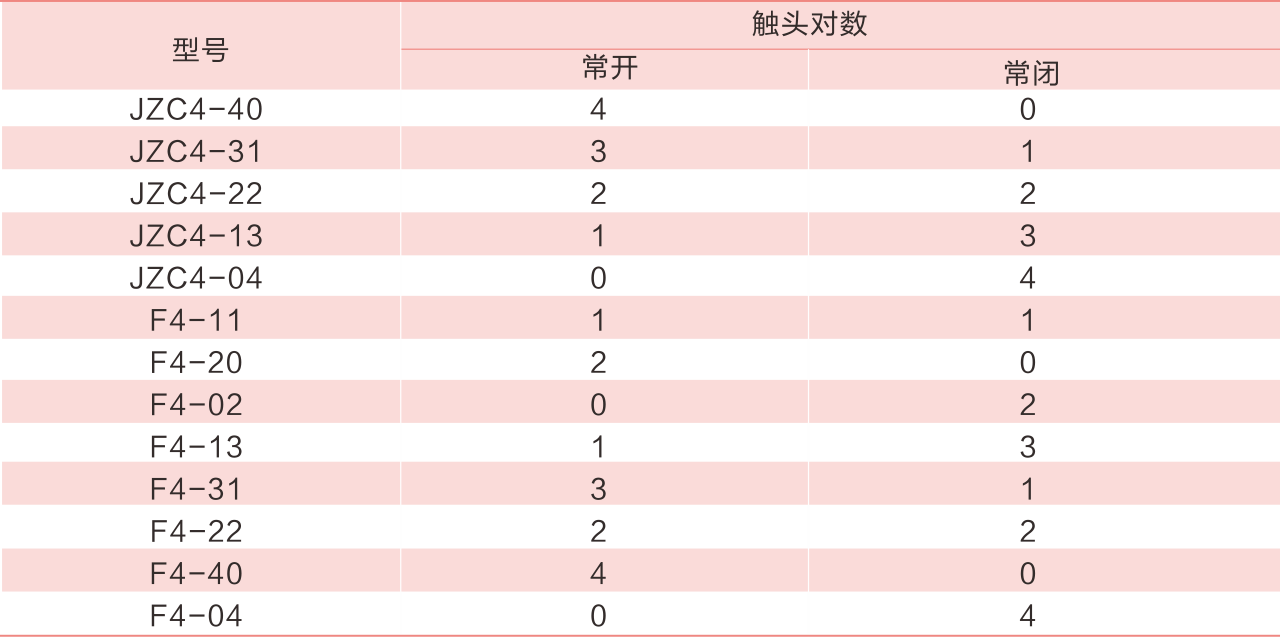

本产品由CJX2-09派生，其外形及安装尺寸与CJX2-09相同，还可以方便地挂装F4辅助触头组，增加触头数量，多可达4对，其组合情况。

订货须知
