适用范围

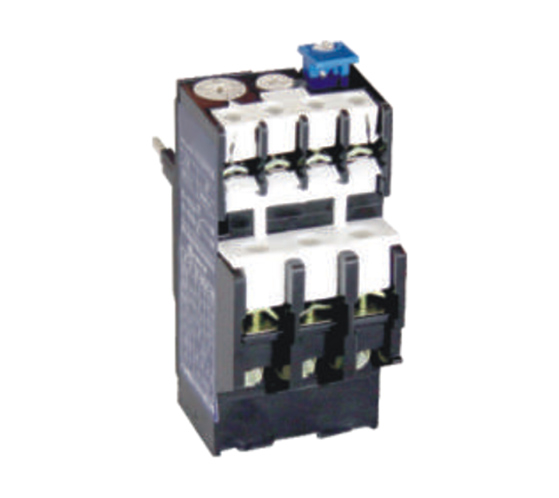

JR29T系列热继电器双金属片式热过载继电器（以下简称热继电器），主要用于交流50 Hz或60Hz，额定工作电压Ue∶660V，电流从0.1A~500（A）的电力系统中作为交流电动机的过载及断相保护之用。

热继电器具有断相保护、温度补偿、动作指示、自动与手动复位、停止功能等。

热继电器按G B14048.4标准设计、生产与检验。

型号及其含义

注∶热继电器的结构和主要技术性能指标和引进的T系列热继电器等同，因此，可以替代T系列热继电器。

正常工作条件及安装条件

周围空气温度

周围绕空气温度不高于+40℃及不低于-5，且24小时平均值不超过+35℃;

海拔

安装地点的海拔不超过2000m;

大气条件

湿度

空气相对湿度在+40℃时不大于50%，在较低的温度下可以有较高的相对湿度，例如∶+20℃时，相对湿度可达到90%，对由于温度变化偶尔产生的凝露应采取特别的措施。

污染等级∶3级。

安装条件

安装类别∶ Ⅲ

安装位置

按正常位置安装，安装面与垂直面的倾斜度不超过5°，且无显著振动和冲击。

安装方式

组合安装式

将热继电器的导电杆直接插入安装在相应交流接触器的接线端子上，组合安装式是该系列热继电器的基本形式。

分立安装式∶

首先将热继电器插装在相应的安装板上，然后用螺钉将安装板进行安装或安装板直接卡装在安装导轨上。

热继电器的防护等级为IP2 0。

订货须知

客户在订货热继电器时，须写明∶产品型号、规格、整定电流范围及订货数量。

例∶订购JR29-45，0.35~0.52A，200只。
