适用范围

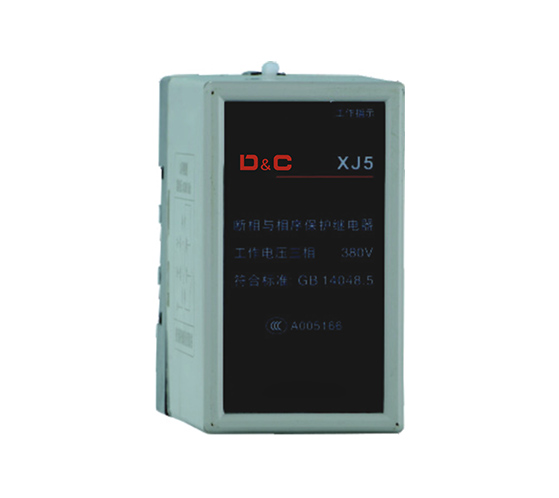

XJ系列断相与相序保护继电器(以下简称继电器)适应于交流50Hz,电压三相380V的电力系统中,作三相交流电源的断路、相序、三相不平衡故障状态的保护控制之用。产品用于电机启动前保护。

型号及其含义


正常工作条件和安装条件

周围空气气温度∶-5℃至+40℃,且24小时内平均温度不超过+35℃。
海拔高度:不超过2000m。
湿度∶安装地点空气相地湿度在高温度为+40℃时不超过50%;在较低的温度下可允许有较高的相对湿度,由于温度变化发生在产品上的凝露应采取特别措施。
安装类别∶Ⅱ。
污染等级∶3。
防护等级∶ IP20。
在有防雨雪设备及没有充满水蒸气的地方。
在无显著摇动、冲击的振动的地方。

主要技术数据

额定工作电压 ∶ AC 50Hz 三相380V。
辅助触头∶1常开 ,1常闭。
保护器适用于不间断工作制。
电寿命∶100000次。
保护性能
断相保护∶在产品1、2、3接线端和三相电源端之间任意一相断相且有线电压<85%Ue,保护器可靠动作。
三相电压不平衡保护∶三相电源中任意一相电压与另两相电压之间的不对称度满足(Umax-Umin)/Umax×100%≥8%~13%时,保护器可靠动作。
将三相电源A、B、C分别接到保护器接线端1、2、3后,保护器认定相序。如果任意调换认定相序。如果任意调换一相电源,保护器可靠动作。

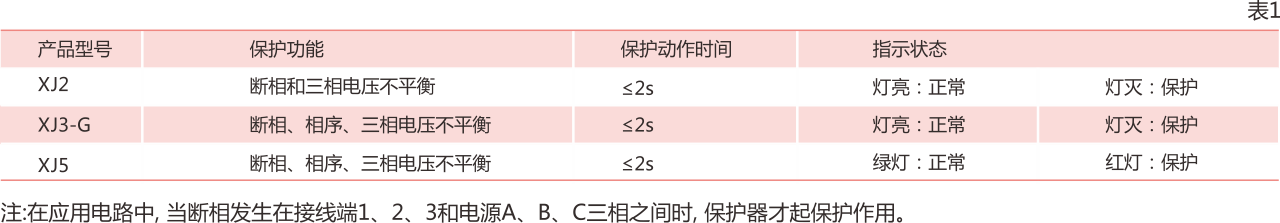

保护器动作时间与动作指示状态见表1

订货须知

用户在订货时应注明继电器型号、规格、额定电压和数量。

订货示例∶XJ3-G AC380V 数量50 台
