适用范围
JDZ8系列电压互感器适用于额定频率50Hz。额定电压10kV户内装置的中性点非有效接地系统中 用于电压、电能测量,并网运行同期操作,重合闸装置检查线路电压、开关跳闸后录取线路波形等。
JDZX8系列电压互感器适用于额定频率50Hz,额定电压10kV户内装置的中性点非有效接地系统 中用于电压、电能测量。绝缘监测及单相接地保护。
符合标准:GB1207。

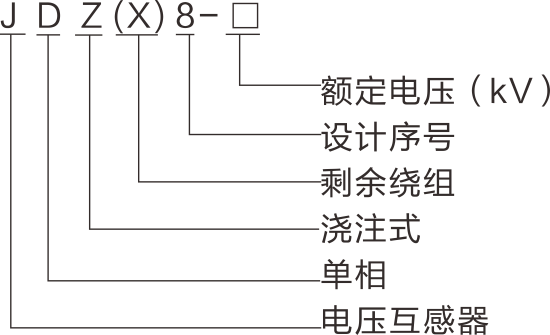

型号及其含义
正常工作条件和安装条件
环境温度:-5℃~+40℃,日平均不超过+35℃。 |
海拔:不超过1000m。 |
大气条件:高温度为+40℃时,空气相对湿度不超过50%,在较低的温度下,允许相对湿度不超过80%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施 。 |
大气中无严重污秽,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。 |
安装地点无剧烈振动及颠簸, |
安装地点不受阳光直接辐射,无雨雪侵蚀及严重霉菌存在。 |

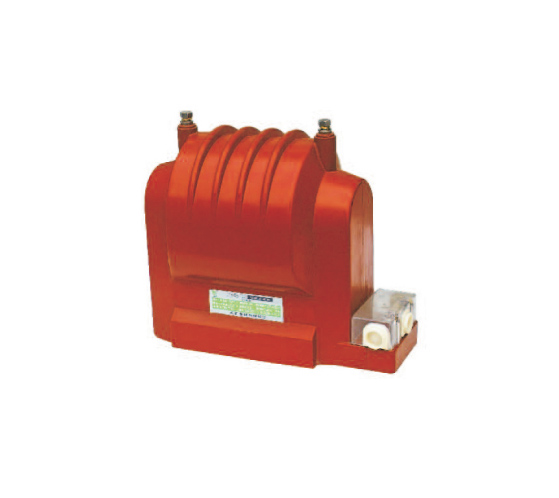

结构特征
产品为全浇注结构,铁心为卷绕式矩形铁心。JDZ8型全绝缘电压互感器一次绕组分两段绕制,静电屏外包。JDZX8型接地电压互感器一次绕组采用宝塔形结构,内、外静电屏包绕。二次绕组在出线端子盒引出 。浇注体底部有安装孔,供固定安装使用。
订货须知
用户在订货时,需提供以下信息:产品型号;额定电压等级;额定输出及相应准确级;如有特殊要求时,可与厂家协商定制。© 2020 上海德力西开关有限公司 版权所有
