适用范围

该型剩余电流互感器用于中性点绝缘系统单相接地保护。本系列互感器配用DD11/0.2型继电器 。系统正常运行时,三相电流的相置和等于零,互感器二次没有输出;当某一线路发生单相接地故障时,剩余电流互感器的一次剩余电流增大,二次剩余电流随之增大而增大。当达到继电器的小动作电流时保护装置动作。

符合标准:GB1208。

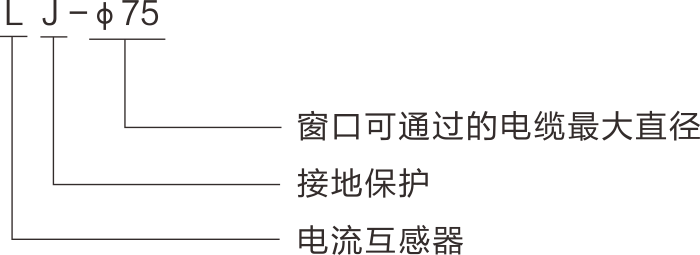

型号及其含义


正常工作条件和安装条件

环境温度:-5℃~+40℃,日平均不超过+35℃。
海拔:不超过1000m(户内式)。
大气条件:空气相对湿度不超过80%。
本产品通过直接振动试验,能承受相当于里氏9级裂度的地震和水平方向加速度为0.4g的正弦波耐振试验。

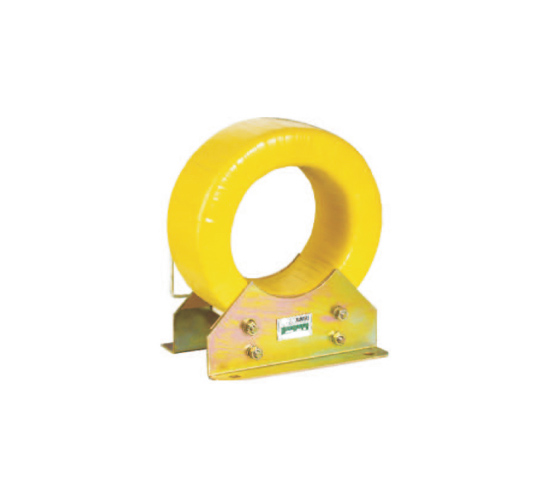

结构特征

本型互感器圆环(母线)型干式绝缘。二次绕组缠绕在经退火处理的环形铁心上。两块夹紧铁心的感器的一次绕组。二次绕组从夹件的接线座上引出。

本型互感器的铁心为圆环形。并经退火处理,二次绕组分两段饶在铁芯上。用夹紧铁心的铸铁夹件支撑互感器,夹件有接线座和螺栓及四个安装孔。

本型互感器无一次绕组。用户的三相电缆穿过铁芯窗口作为一次绕组,窗口允许通过电缆的大外径见图。

主要技术参数

额定值和性能要求
本型互感器与DL11/0.2型继电器配合使用,当互感器的二次绕组接以DL-11/0.2型继电器(继电器绕组并联,整定电流为0.1A),且互感器二次处接总阻抗不大于 1000Ω,使继电器动作的一次剩余电流不大于10A。
对应于继电器各整定电流的一次动作电流(剩余电 流)近似值可借助图1曲线求得。曲线的横坐标为继电器动作互感器二次绕组的端电压。此电压等于继电器整定电流乘以继电器及联结线总阻抗的乘积。在选择一次动作电流时,首先决定继电器的整定电流,计算互感器二次绕 组端电压。使用此两数值按图示曲线所标,顺序在中间从坐标上找到保护灵敏度值,即一次动作电流的近似值。

订货须知

用户在订货时,需提供以下信息:
产品型号;
电压等级;
继电器型号;
整定电流保护灵敏度即小一次电流;
如有特别要求时,可与厂家协商定制。
