适用范围

LMZ(J)1-10系列电流互感器适用于额定频率50Hz,额定电压10kV电力系统中作电流、电能测量及继电保护之用。(户内装置)

符合标准∶GB1208。

型号及其含义


正常工作条件和安装条件

环境温度: -5℃-+40℃,日平均不超过+35℃。
海拔:不超过1000m。
大气条件:高温度为+40℃时,空气相对湿度不超过50%,在较低的温度下,允许相对湿度不超过80%。对由于温度变化偶尔产生在产品上的凝露应采取特别的措施。
大气中无严重污秽,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
安装地点无剧烈振动及颠簸,
安装地点不受阳光直接辐射,无雨雪侵蚀及严重霉菌存在。

结构特征

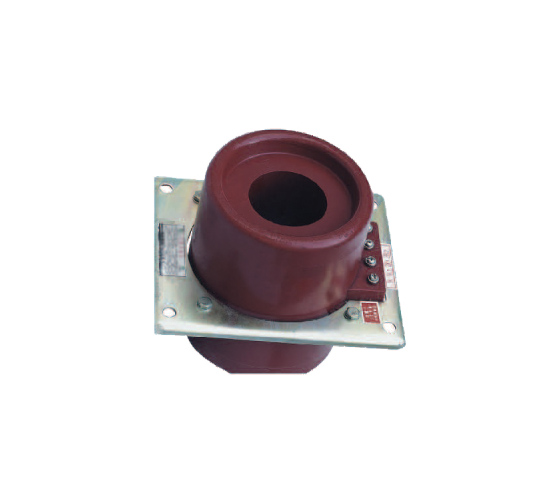

本型互感器为母线型浇注结构电流互感器,浇注体固定在穿墙面板上,其上有牌、接地螺栓和安装孔。一次母线从中心孔穿过,二次绕组分两段绕在铁心上用环氧树脂浇注成型。

订货须知

订货时请注明产品型号、电流比、额定输出及相应准确级。如有其它要求。请在合同中注明。
