适用范围

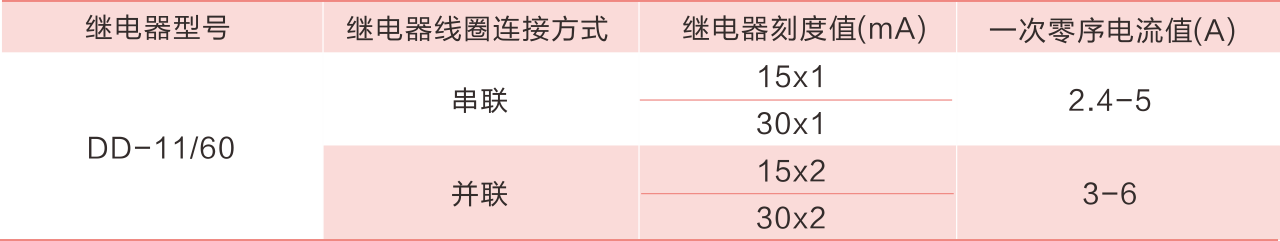

该型剩余电流互感器用于中性点绝缘系统单相接地保护。本系列互感器配用DD11/60型继电器。系统正常运行时,三相电流的相量和等于零,互感器二次没有输出;当某一线路发生单相接地故障时,剩余电流互感器的一次剩余电流增大,二次剩余电流随之增大而增大。当达到继电器的小动作电流时保护装置动作。

符合标准:GB1208。

型号及其含义


正常工作条件和安装条件

环境温度:-5℃~+40℃,日平均不超过+35℃。
海拔:不超过1000m(户内式)。
大气条件:空气相对湿度不超过85%(20℃)。
本产品通过直接振动试验,能承受相当于里氏9级裂度的地震和水平方向加速度为0.4g的正弦波耐振试验。

结构特征

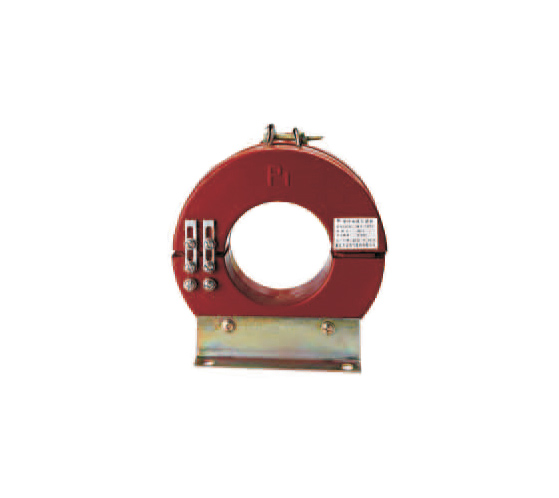

本型互感器二次绕组分两段缠绕在经退火处理的环形铁心上。环形铁心从中间断开以便开合。两半圆铁心经环氧树脂真空浇注后,用夹件将产品合紧。底部用底脚支撑互感器,底脚上有安装孔供安装固定。一、二次绕组从浇注体表面引出。

订货须知

用户在订货时,需提供以下信息:
产品型号;
额定电流比;
额定负荷及相应准确级;
如有特别要求时,可与厂家协商定制。
