适用范围

JDZX10系列电压互感器适用于额定功率50Hz。额定电压10kv户内装置的中性点非有效地系统中用于电压、电能测量及单相接地保护。

符合标准:GB1207。

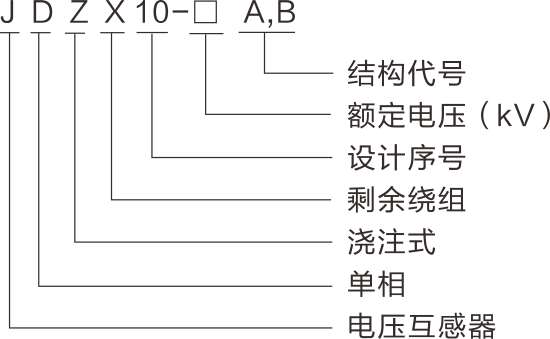

型号及其含义


正常工作条件和安装条件

环境温度:-5℃~+40℃,日平均不超过+35℃。
海拔:不超过1000m。
大气条件:高温度为+40℃时,空气相对湿度不超 过50%,在较低的温度下,允许相对湿度不超过80%。对由于温度变化偶尔产生在产品上的凝露应采取特别的措施 。
大气中无严重污秽,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
安装地点无剧烈振动及颠簸。
安装地点不受阳光直接辐射,无雨雪侵蚀及严重霉菌存在。

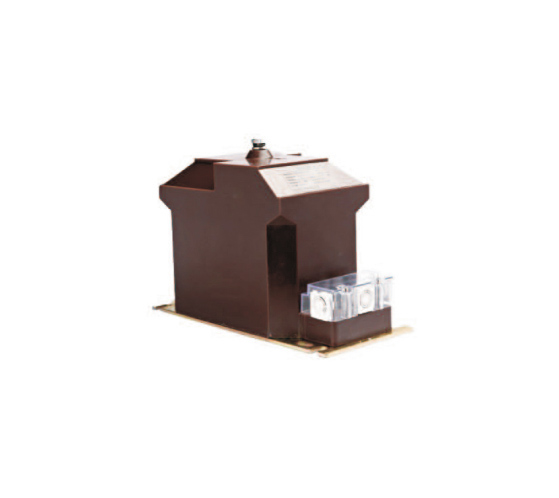

结构特征

产品为全浇注结构,铁心为卷绕式矩形铁心。JDZX10型接地电压互感器一次绕组采用宝塔形结构,内、外静电屏包绕。二次绕组在出线端子盒引出。浇注体底部设有安装板,供固定安装之用。

主要技术参数

负荷的功率因数:cosφ=0.8(滞后)。
表面爬电距离:满足级污秽等级要求。

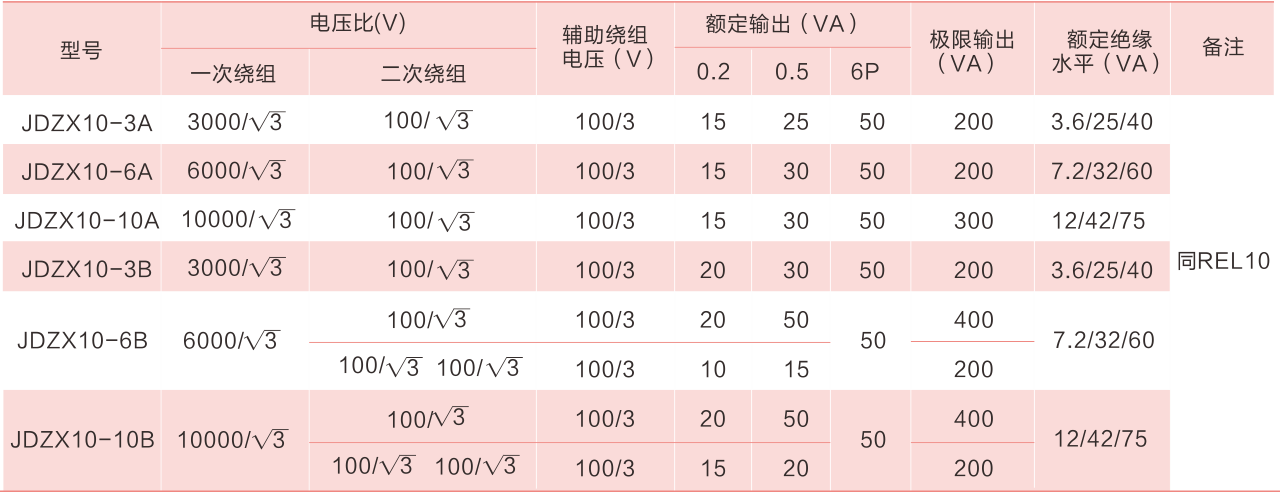

其他技术参数见下表1。

订货须知

用户在订货时,需提供以下信息:
产品型号;
电压等级;
额定输出及相应准确级;
如有特别要求时,可与厂家协商定制。
