适用范围
JDZJ-3、6、10系列电压互感器适用于额定频率50Hz，额定电压3、6、10kV户内装置的中性接地系统中用于电压、电能测量及单相接地保护。
符合标准：GB1207

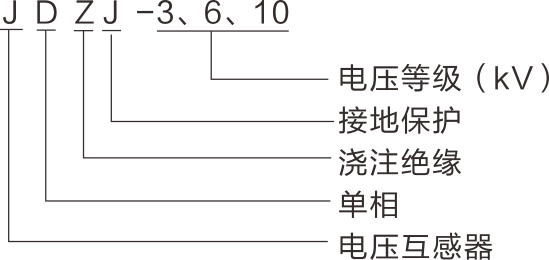

型号及其含义
正常工作条件和安装条件
 环境温度：-5℃~+40℃，日平均不超过+35℃。
|
|
海拔：不超过1000m。
|
|
大气条件∶高温度为+40℃时，空气相对湿度不超过50%，在较低的温度下，允许相对湿度不超过80%。对由于温度变化偶尔产生在产品上的凝露应采取特别的措施。
|
|
大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
|
|
安装地点无剧烈振动及颠簸。
|
|
安装地点不受阳光直接辐射，无雨雪侵蚀及严重霉菌存在。
|
结构特征
|
产品为半浇注结构。剩余绕组、二次绕组和宝塔式结构的一次绕组同轴绕制在酚醛纸筒上。环氧树脂真空浇注后的浇注体套装在单相三柱铁心中。二次绕组及剩余绕组从浇注体下端引出。底脚上有安装孔。供固定安装使用。 |
订货须知
| 用户在订货时，需提供以下信息： |
|
产品型号；
|
|
额定电压等级；
|
|
额定输出及相应准确级；
|
|
如有特别要求时，可与厂家协商定制。
|
