适用范围

LZZW-10系列电流互感器适用于户外,供额定频率50Hz。额定电压10kV户外电力系统中作电流、电能测量及继电保护之用。

符合标准:GB1208《电流互感器》

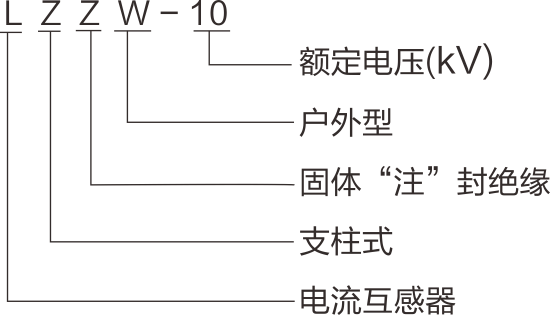

型号及其含义


正常工作条件和安装条件

环境温度:-25℃~+40℃,日平均不超过+35℃。
海拔:不超过1000m。
大气中无严重污秽,且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。
安装地点无剧烈振动及颠簸。

结构特征

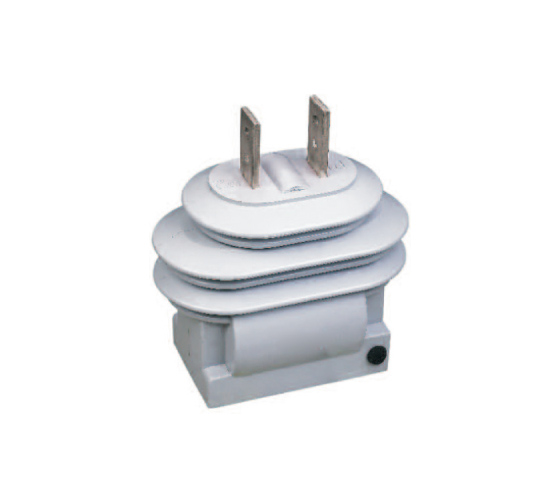

本型互感器为支柱式全浇注户外用结构电流互感器,底座槽钢上有安装孔用于固定安装。产品顶部引伸三个伞群,增大了爬电距离(460mm)。有利于污秽等级较高的使用环境。

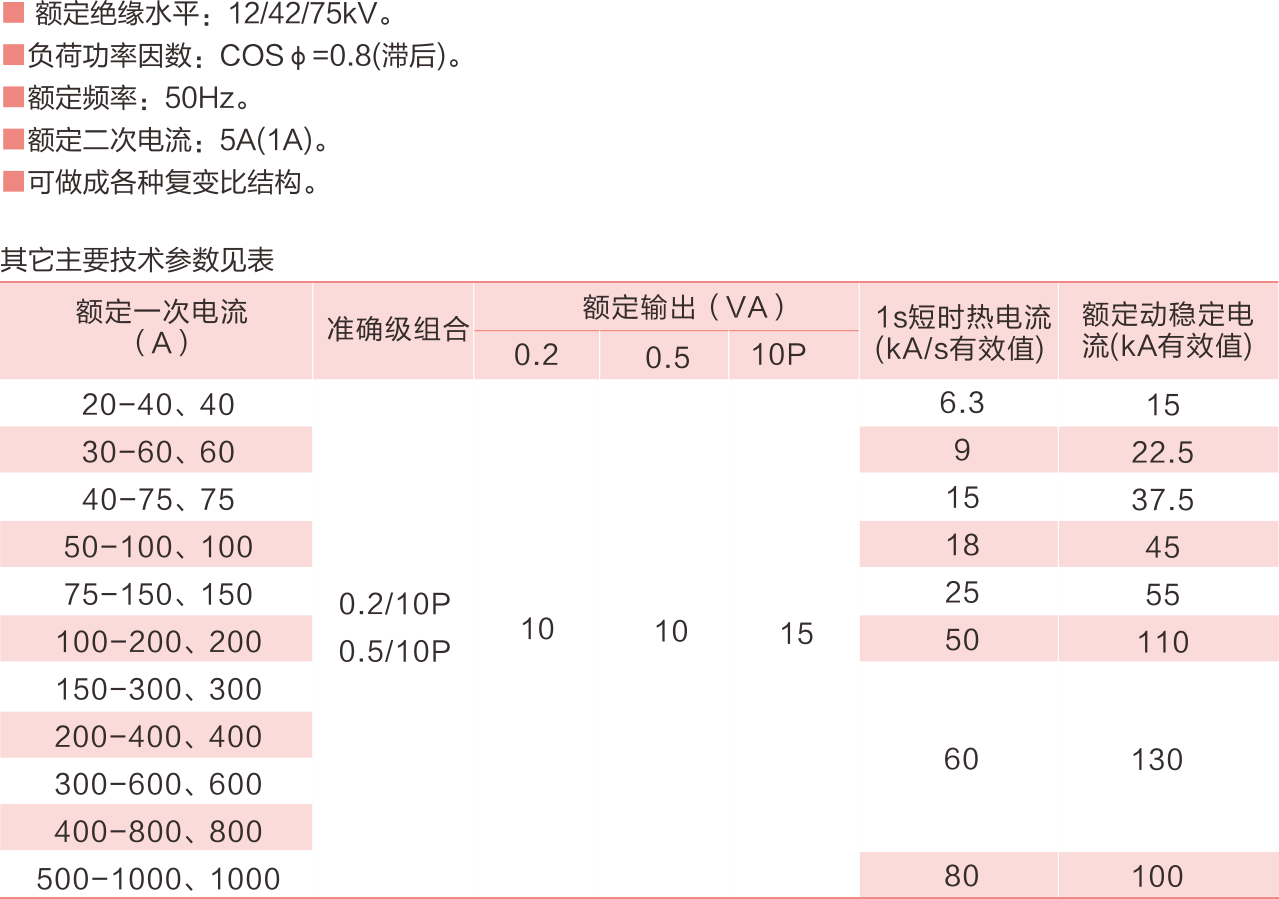

主要技术参数

额定绝缘水平:12/42/75kV。
负荷功率因数:COSφ=0.8(滞后)。
额定频率:50Hz。
额定二次电流:5A(1A)。
可做成各种复变比结构。

订货须知

用户在订货时,需提供以下信息:
产品型号;
额定电流比;
额定负荷及相应准确级;
如有特别要求时,可与厂家协商定制。
