适用范围

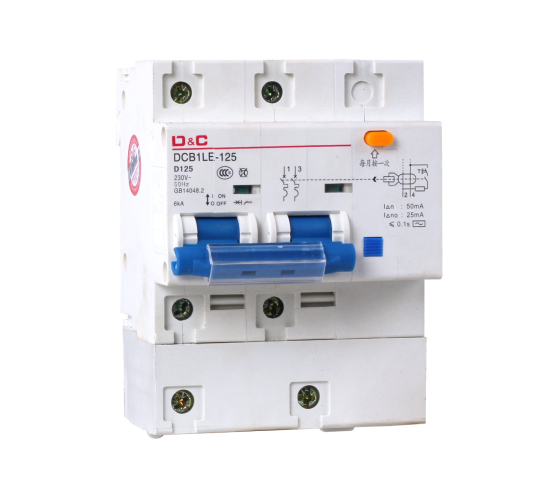

该剩余电流动作断路器适用于交流50Hz/60Hz，额定电压230V至400V，额定电流从63A至125A的线路中，作漏电保护之用，当有人触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速自动切断故障电源。间接保障人身及用电设备的安稳。
剩余电流动作断路器同时具有过载和短路保护功能，可用来保护线路的过载和短路，亦可在正常情况下作为线路的不频繁转换之用。
本产品符合标准：GB14048.2和IEC 60947-2标准，获得CCC认证。
型号及其含义
正常工作条件及安装条件
 环境温度：-5℃~+40℃，24h平均温度不超过+35℃。
|
|
海拔高度：安装地点的海拔高度不超过2000m。
|
|
安装类别：Ⅱ、Ⅲ类。
|
|
污染等级：3级。
|
|
安装方式：采用TH35-7.5型钢安装轨安装。
|
|
安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍：剩余电流动作断路器应垂直安装，手柄向上为接通电源位置； 安装处应无显著冲击和振动。
|
|
接线方式：用螺钉压紧接线。
|
主要技术擦数及性能
|
分类：
|
 单极二线（1P+N）、两极（2P）、三极（3P）、三极四线（3P+N）、四极（4P）。
|
|
瞬时脱扣特性：（8~12）ln。
|
|
主要技术参数：
|
|
额定电压Ue（V）：单极两线、二极∶230；三极、三极四线、四极：400。
|
|
额定电流In（A）：63、80、100、125。
|
|
壳架等级额定电流lnm（A）：125。
|
|
额定剩余动作电流△n（mA）：30、50、75、100，AC型。
|
|
额定剩余不动作电流I△no（mA）：0.5l△n。
|
|
额定短路分断能力Icu（A）：6000。
|
