适用范围

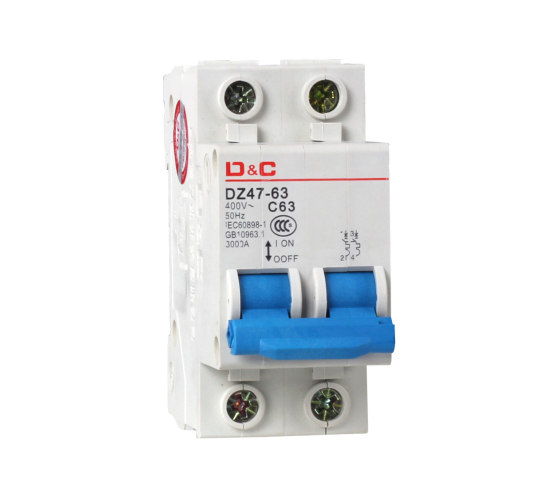

DZ47-63高分断小型断路器（以下简称断路器），适用于交流50Hz或60Hz、额定工作电压230/400V、额定电流至63A电路中，额定短路分断能力不超过4000A的保护配电线路中，作为线路不频繁接通。分断和转换之用，具有过载、短路保护功能。同时具有强大的辅助功能模块，如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器、远程脱扣控制等模块。
断路器符合GB10963.1标准。
型号含义
正常工作条件
 周围空气濡度为：-5℃~+40℃，24小时内其平均值不超过+35℃，在高于+40℃和低于-5℃的条件下使用。应与制造厂协商；
|
|
海拔：不超过2000m；
|
|
大气条件：空气是清洁的，并且在温度为＋40℃时，空气的相对湿度不超过50%。在较低的温度下可以允许较高的相对湿度，例如＋20℃时相对湿度为90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施(例如排水孔)。
|
|
污染等级：2级；
|
|
安装类型：III类；
|
|
安装条件：安装面与垂直面的倾斜度不大于±5°；
|
|
冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
|
|
若安装于封闭防护外壳内，并多台紧靠着安装时应降容使用，降容系数可选项0.7~0.8，对于金属防 护外壳可采用高值，对全塑料防护外壳，则可采用低值。
|
结构特征
|
断路器具有结构先进、性能可靠、分断能力高、外形美观小巧等特点。所有零部件由塑料外壳定位。外壳采用阻燃型耐弧高强度新型塑料制成，故耐冲击强度和阻燃性能良好。触头系统采用电动斥力机构，限流效果明显，大大提高了断路器的分断能力。脱扣器采用螺管式电磁脱扣，整定电流准确稳定。多极产品由单极拼装而成。
|
|
断路器设计成适用于未受过专业训练人员使用，无需进行维修。过电流脱扣器的保护特性由工厂整定，用户使用中不可调整，以免影响性能。
|
|
断路器设计成可在侧面拼装各种附件，如漏电脱扣器、分励脱扣器、辅助触头、报警触头等附件。
|
|
采用导线接线方式，可接25mm2圆铜导线。安装导轨为TH35-7.5型钢安装轨。
|
