产品概述

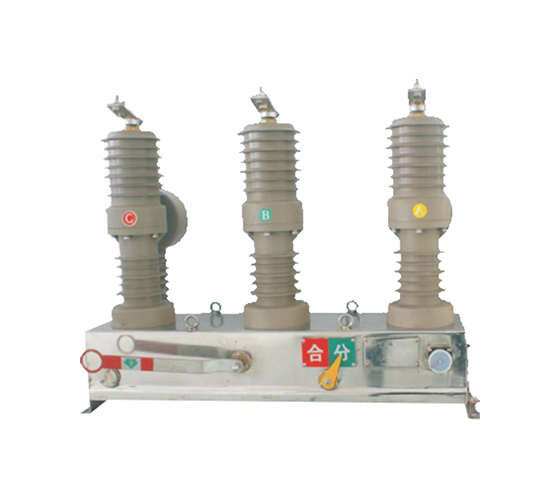

随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的智能一体化开关已势在必行。基于这一思想，开发研制了ZW32-12M永磁式户外高压真空重合器（以下简称ZW32-12M型重合器），它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可分、合负荷电流和短路电流。装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。

ZW32-12MA型重合器为组合式系列化产品∶可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成 良好的配合完成操作功能， 合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体全部密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管水平布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在系统失电时提供至少24小时的电池持续供电。能控制开关进行可靠动作。

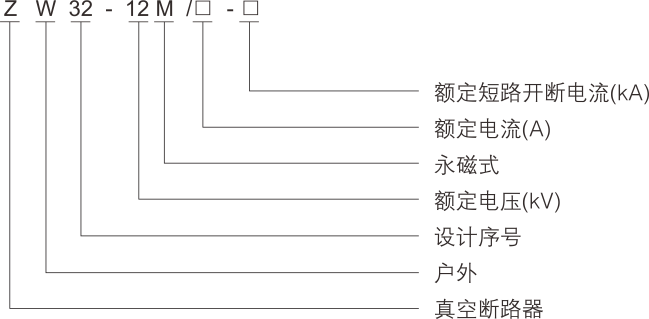

型号含义

使用环境条件

海拔高度不超过2000m。

周围空气温度上限不超过40℃，下限不超过-40℃，日温差25K。

风压不超过700Pa。

污秽等级∶V级。

覆冰厚度10mm。

安装场所∶无易燃、爆炸危险、化学腐蚀的场所。

地震烈度不超过8度。

控制器的功能

高度集成

操作简单、直观

完善的保护功能

过流Ⅰ段∶电流速断保护

过流Ⅱ段∶限时电流速断保护

过流Ⅲ段∶定时限过流保护

过流Ⅳ段∶过负荷保护

自动重合闸保护（重合闸闭锁，重合闸后加速，多达三次重合闸）

手合加速段保护

冷负荷启动保护∶防励磁涌流保护

零序电流保护

开关本体信号采集以及特别要求的非电量保护功能

智能电源

当地和远程开关的检测

电动机构合、分闸管理

监视开关合、分闸状态

相电流检测

事件的顺序记录

当地操作面板

微机查询和配置数据

射频遥控

无线网卡
