适用范围

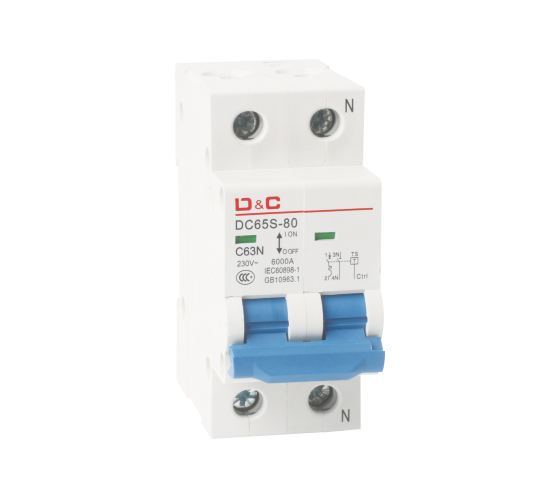

65S-80配预付费电表小型断路器（以下简称断路器）具有信号控制功能，适用于交流50Hz，额定工作电压至400V，额定电流至80A的线路中，对线路进行远距离控制分断或自动信号控制分断，同时对线路起过载、短路和漏电保护的作用，也可以作为线路不频繁操作转换之用，目前，广泛应用于与IC卡预付费电度表配套使用来控制线路的通断，同时可以保护线路和电动机的过载或短路，亦可作为线路的不频繁转换及电动机的不频繁起动之用。
产品符合GB10963.1-2005标准。
型号含义
正常工作条件安装条件
 规定使用环境温度∶-25℃~65℃；
|
|
使用环境温度∶-40℃~+70℃；
|
|
海拔高度∶安装地点的海拔不超过2000m；
|
|
安装类型：III类；
|
|
污染等级：3级；
|
|
安装型式：采用TH35-7.5型钢安装轨安装。
|
主要参数及技术性能
|
分类
|

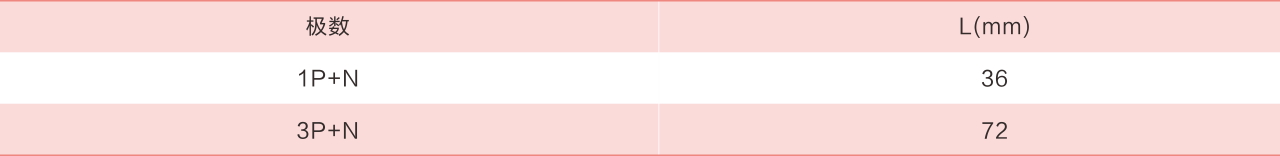

 极数:单相两线（1P+N），三相四线（3P+N）；
|
|
短路脱扣特性∶（8～12）ln，C型。
|
|
主要技术参数
|
|
额定工作电压Ue（V）∶
|
| 单相两线：AC230；（1P+N） |
| 三相四线∶AC400；（3P+N） |
|
额定控制电源电压Us∶交流230V，50Hz；
|
|
额定电流In（A）∶6A、10A、16A、20A、25A、32A、40A、50A、63A、80A；
|
|
壳架等级额定电流Inm（A）∶ 80；
|
