产品概述

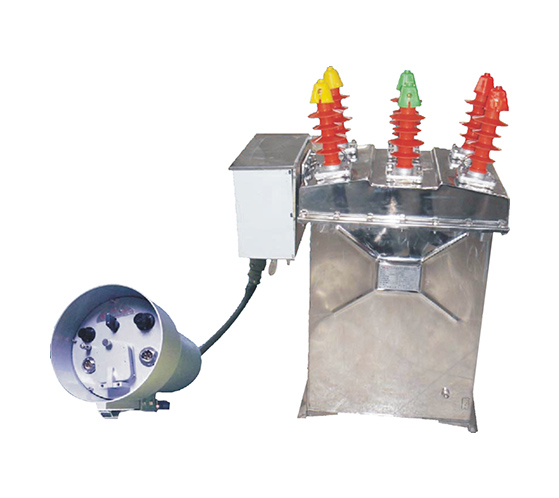

ZW8-12F分界(看门狗)户外高压真空断路器为额定电压12kV,三相交流50Hz的户外配电设备。该断路器主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流,具有过载、短路、速断、接地保护,重合闸多次可选、就地遥控及远程通讯等功能,适用于变电站及工矿企业配电系统中做保护和控制之用。
12kV配电线路T型接线的用户内部发生故障时,或虽然发生在用户进线开关内侧,但其保护动作时限与变电站出线开关保护不当时,均会造成变电站出线开关保护分闸。如果故障是久远性的,变电站重合不成功,则一个中压用户界内的事故将使整条配电干线停电。这种电网中常见的波及事故,将对社会造成重大损失。
ZW8-12F分界(看门狗)户外高压真空断路器(以下简称断路器),安装于架空配电线路的责任分界处,则用户进线的前端,将会自动切除用户内单相接地故障和相间短路故障,避免用户界内故障波及输电干线,确保非故障用户的用电安稳,提高用电可靠性。

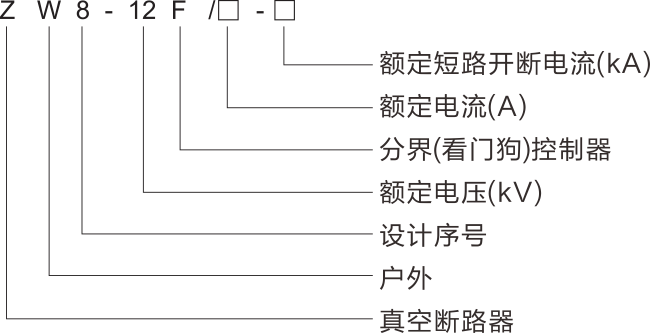

型号含义
使用环境条件
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
断路器结构
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
