产品概述

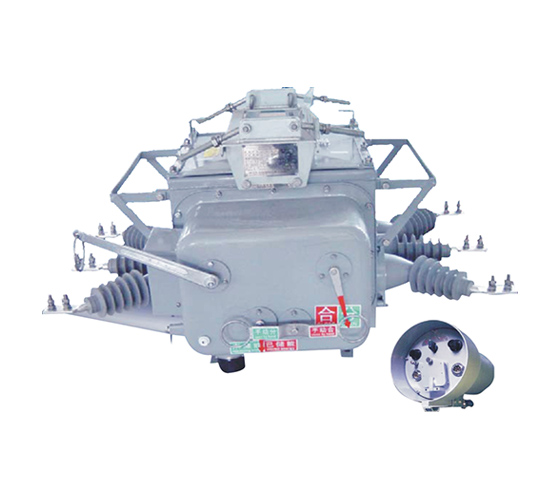

ZW20F-12分界（看门狗）户外高压真空断路器（俗称看门狗）为额定电压12kV，三相交流50Hz的户外配电设备。该断路器结构特点是真空灭弧室灭弧，SF6气体作为绝缘介质的新型断路器，主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。

12kV配电线路T型接线的用户内部发生故障时，或虽然发生在用户进线开关内侧，但其保护动作时限与变电站出线开关保护不当时，均会造成变电站出线开关保护分闸。如果故障是久远性的，变电站重合不成功，则一个中压用户界内的事故将使整条配电干线停电。这是电网中常见的波及事故，将对用电客户造成重大损失。

ZW20F-12分界（看门狗）户外高压真空断路器，安装于架空配电线路的责任分界处，则用户进线的前端，将会自动切除用户内单相接地故障和相间短路故障，避免用户界内故障波及输电干线，确保非故障用户的用电安稳，提高用电可靠性。

型号含义

使用环境条件

海拔高度不超过2000m。

周围空气温度上限不超过40℃，下限不超过-40℃，日温差25K。

风压不超过700Pa。

污秽等级∶Ⅳ级。

覆冰厚度10mm。

安装场所∶无易燃、爆炸危险、化学腐蚀的场所。

地震烈度不超过8度。

中性点接地方式∶中性点不接地，中性点经消弧线圈接地，中性点经低电阻接地。

断路器结构

断路器本体由导电回路、绝缘系统、密封件及壳体组成。整个导电回路由进出线导电杆、导电夹、软联接与真空灭弧室联接而成。进出线导电杆采用环氧树脂和硅橡胶整体浇注，为了减少体积A、C两相采用拐角套管，保证良好的外绝缘。壳体采用成熟的密封结构，机构罩及壳体上端采用冲压成型槽密封，输出指针轴采用双层"O"型圈密封，进出线导电杆整体浇注，保证良好的气密性。

操作机构为电动储能，电动分合，同时具有手动储能，手动分合等功能。整体结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成。

分界真空断路器由ZW20A-12型真空断路器、FDR*02或CH-40控制器和JDZW-10电压互感器等组成，整套装置为免维护设备。

基本功能

自动闭锁相间短路故障∶用户支线发生相间短路故障时，分界断路器先于变电站保护动作跳闸后立即分闸闭锁。

自动切除单相接地故障∶用户支线发生单相接地故障时，分界断路器先于变电站保护动作自动分闸;变电站及干线分支用户感受不到故障的发生。

快速定位故障点∶用户支线事故造成分界断路器保护动作后，责任用户停电，并主动报送事故信息，电力公司派员到现场通过掌上电脑或通讯模块查清事故原因，及时恢复供电。

远程控制（GPRS）
