产品简介

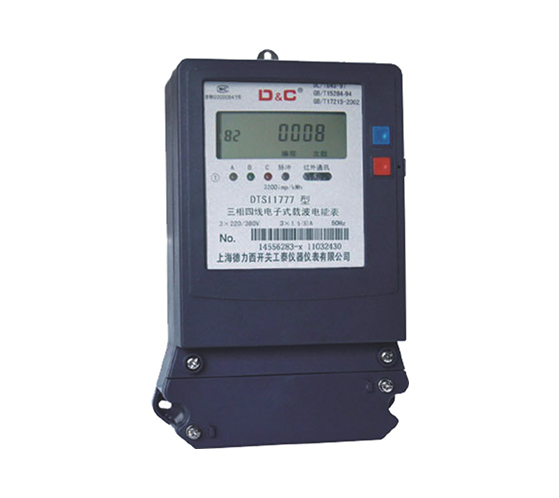

DTSI1777型三相电子式载波电能表是我公司采用当今先进电子专用芯片研制和生产的具有载波通讯、继电器控制功以的新型智能电表。电能计量采用ADE7752计量芯片,具有集成度高、计量精度高、速度快、功耗小等特点,该产品符合QG/T28325-3003(IEC61036)的要求,载波性能指标符合电力行业标准DL/T698-1999,RS485通信协议符合行业标准DL/T645-1997。电能表稳定可靠、安装方便,特别适用于商业用户和工业用户的电能计量及控制。
功能及特点
宽温LCD显示 |
电量显示位数为6位整数,2位小数 |
具有数据循环显示模式 |
具有红外,RS-485通讯功能 |
精确测量正、反向有功电能,解决电流反接窃电问题 |
电能脉冲无源隔离型输出 |
编程具有软件密码保护 |
具有电力载波通讯接口 |
可对电能表继电器进行控制 |
主要技术参数
时钟误差∶时钟准确度(日误差);优于0.5秒/天 |
载波通讯∶扩频系列15位,中心频率120K,带宽15kHz |
MTBF∶ 优级于5×10小时 |
脉冲宽度∶80ms±20%,5-24VCD电压由外部提供 |
计度范围∶0000.00-99999.99kW.h |
额定电压∶3×220/380V |
额定电流∶3×1.5(6)A,3×5(20)A,10(40)A |
具有离潜动逻辑设计 |
继电器电流容量∶电能表电流的1.5-2倍 |
环境条件∶ |
标准工作温度∶-30℃~55℃ |
极限工作温度∶-40℃~65℃ |
相对湿度∶≤85% |
