适用范围

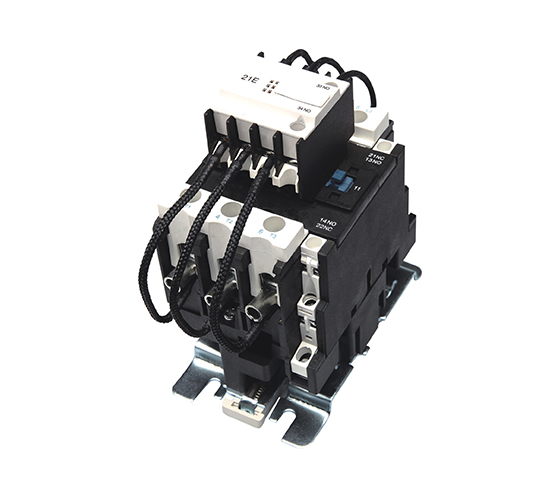

CJ19系列切换电容器接触器（以下简称接触器）主要用于交流50Hz或60Hz、额定工作电压至400V的电力线路中，作为功率因数补偿装置中可控电容器至40Kvar的自愈式低电压并联电容器的投入和切除之用。接触器带有抑制涌流装置，能减小合闸涌流对电容器的冲击和抑制开断时的过电压。

型号及其含义

正常工作条件和安装条件

周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；下限值不低于-5℃。

海拔高度：安装地点海拔不超过2000m。

大气条件：高温度+40℃时，空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对于温度变化偶尔产生的凝露应采取特别的措施。

污染等级：3级。

安装类别：Ⅲ类。

安装条件：安装面与垂直面倾斜度不大于±5°。

冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特点

接触器为直动式双断点结构，触头系统分为上下两层，上层有预充触头与三对限流电阻，构成了限量装置，下层为工作触头。当合闸时，限流装置先接通，经数毫秒后工作触头接通，预充触头中磁铁在弹簧反作用下释放，断开限流电阻，使电容器正常工作，接触器内部连接见图；

CJ19-25~43有两对辅助触头，CJ19-63、CJ19-95有三对辅助触头，CJ19-115-170有一对辅助触头，触头A2组合见表1。

接触器接线端子有绝缘罩覆盖，安全可靠。线圈接线端带有电压标识，可防止接错，接触器除用螺钉安装外，还可以用TH型标准卡轨安装，CJ19-25~43用35mm卡轨，J19-6321、CJ19-95/21接触器内部连接图CJ19-63、CJ19-95用35mm或75mm卡轨，CJ19-115~150用两条35mm卡轨，两条卡轨中心距离为100mm；

订购须知

订货时须指出：

接触器完整的名称、型号。

线圈的额定控制电源电压和频率。

订货数量。

订货示例∶CJ19-3211切换电容器接触器线圈电压380V 50Hz 10台
