适用范围

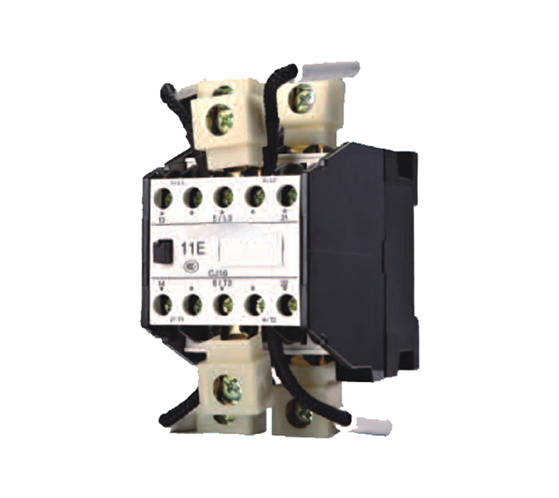

CJ16系列切换电容器接触器(以下简称接触器)主要用于交流50Hz或60Hz、额定工作电压至80V的电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置。能减小合闸涌流对电容的冲击和抑制开断时的过电压。

型号及其含义


正常工作条件和安装条件

周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。
海拔高度:不超过2000m。
大气条件:高温度+40℃时,空气的相对湿度不超过50%;较低温度下可以允许有较高的相对湿度。例如+20℃时达90%,对于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级:3级。
安装类别:Ⅲ类。
安装条件:安装面与垂直面倾斜度不大于±5°。
冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特点

接触器装有限流电阻,可以把合闸涌流抑制在允许范围内。
接触器为直动式双断点结构,动作机构灵活,手动检查方便,结构紧凑,更换触头方便。
接触器接线端有绝缘罩覆盖,安全可靠。
安装可用螺钉紧固,也可扣紧在35mm或75mm标准安装轨上。

订购须知

订货时必须指出:
接触器完整的名称、型号。
线圈的额定控制电源电压和频率。
订货数量。
示例∶切换电容器接触器CJ16-32/11线圈电压380V、50Hz、10台。

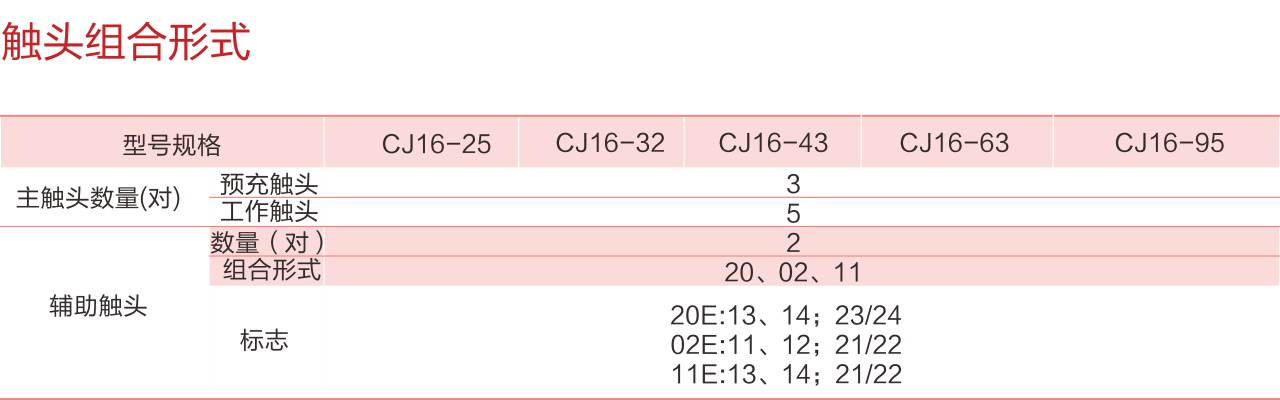

如辅助触头组合形式没有要求,则提供产品为11。
