适用范围

CJ12系列及派生的CJ12Z系列流接触器主要用于交流50Hz，额定工作电压至380V、额定工作电流至600A的电力线路中，供冶金、轧钢企业起重机等的电气设备中，作远距离接通和分断电路，并作为交流电动机频繁地起动、停止、反向和反接之用。

型号及其含义

正常工作条件和安装条件

周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃。

海拔高度：不超过2000m。

大气条件：高温度+40℃时，空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对于温度变化偶尔产生的凝露应采取特别的措施。

污染等级：3级。

安装类别：Ⅲ类。

安装条件：安装面与垂直面倾斜度不大于±5°。

冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

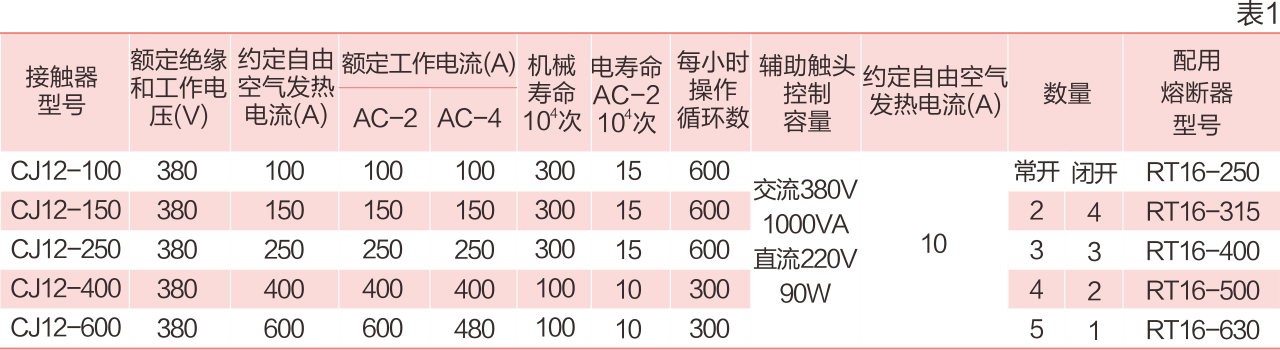

技术参数与性能（见表1）。

接触器适用于下述工作制：

8小时工作制。

断续周期工作制，负载因数为40??4、5极接触器仅适用于此工作制）。

短时工作制。

交流：50Hz：36V、127V、220V、380V；直流：24V、48V、110V、220V。

动作特性：吸合电压为（85%~110%）Us；

释放电压为：交流（20%~75%）Us，直流（10%~75%）Us。

结构特点

CJ12系列交流接触器为开启式，其结构为条架平面布置，电磁系统居右，主触头居中，辅助触头居左。并装有可转动的停档，整个布置便于监视和维修。

接触器的磁系统由"U"型动静铁心及线圈组成，动静铁心均装有缓冲装置，从而提高了产品寿命。CJ12Z为直流磁系统。

接触器的主触头系统为单断点转动式结构。配有塑料纵缝式灭孤罩。具有良好的灭弧性能。

辅助触头为桥式双断点。有透明防护罩，其常开常闭触头数可按表1进行组合。

订购须知

订货时须指出：

完整的产品型号、名称。

额定控制电源电压。

辅助触头组合情况。如不注明则为三常开、三常闭。

订货数量。

订货示例：CJ12-100/5交流接触器线圈电压220V 50Hz 2台。
