适用范围

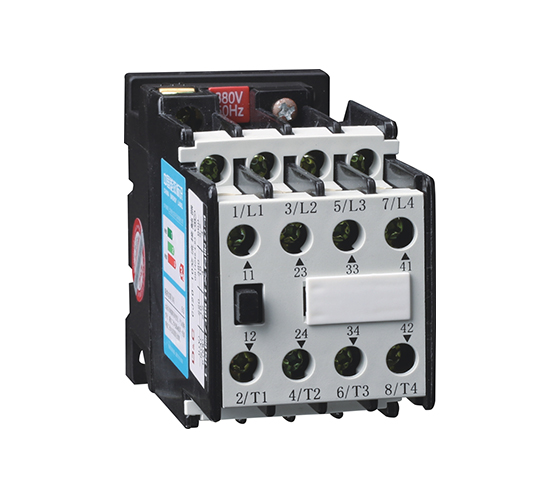

CJ20系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。

符合标准∶ GB 14048.4、IEC 60947-4-1及GB21518。

型号及其含义

正常工作条件和安装条件

周围空气温度为∶-5℃~+40℃，24小时内其平均值不超过+35℃。

海拔高度∶不超过2000m。

大气条件∶高温度+40℃时， 空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度。例如+20℃时达90%，对由于温度变化偶尔产生的凝露应采取特别的措施。

污染等级∶3级。

安装类别∶Ⅲ类。

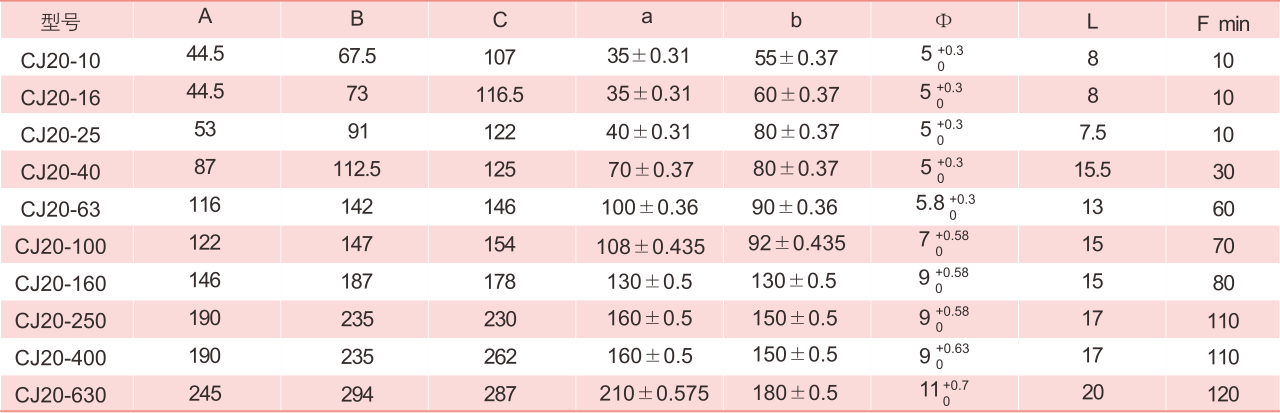

安装条件∶安装面与垂直面倾斜度不大于±5°。

冲击振动∶产品应安装和使用在无显著摇动、冲击和振动的地方。

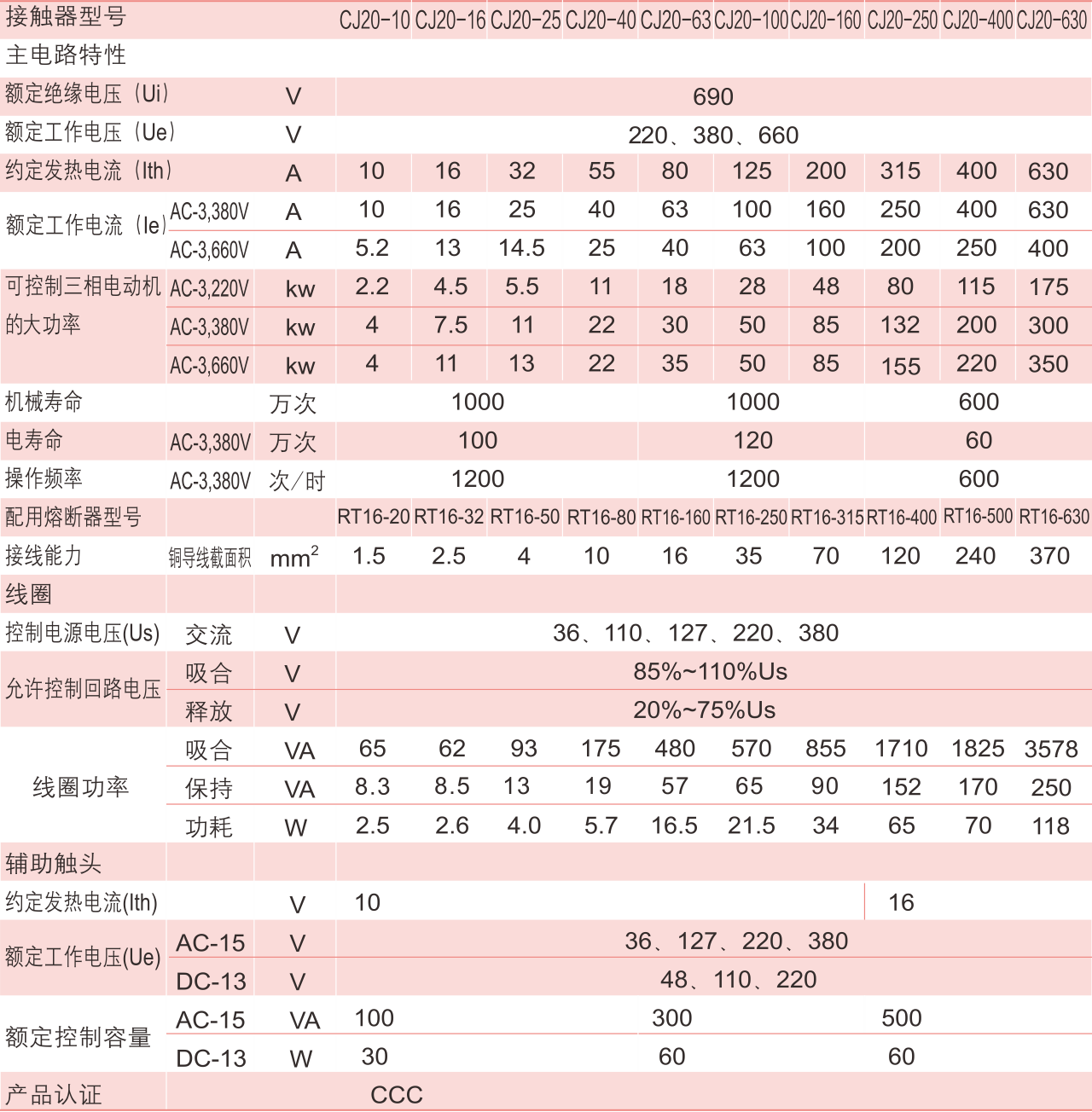

主要参数及技术性能

线圈额定控制电源电压Us为∶交流50Hz，36V、127V、220V、380V;节电型产品∶JZ型48V、110V、220V，J型220V、380V。

机械寿命∶CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。

节电产品节电率（见表）。

结构特点

接触器的触头系统为直动式、双断点布置，CJ20-40A及以上辅助触头作为独立组件安装在主触头的两侧，在电气上为分开的。

CJ20-10-25A产品既可用螺钉安装，也可用35mm标准卡轨安装。

CJ20-10-16A产品采用双断点简单开断灭弧室，CJ20-25带有U型灭弧栅片，其余均采用栅片加塑料，灭弧罩，具有分断能力高、可靠性高的优点。

CJ20-63-630节电产品具有交流或交直流通用两种节电模块，不仅可以派生消声节能产品或直流操作产品，而且不占用辅助触头，从而大大提高了产品的可靠性和寿命。

订货须知

订货时须指出∶

接触器完整的型号、名称。

线圈的额定工作电压和频率或规格代号。

辅助触头组合情况。如不指明，160A及以下规格均提供两常开两常闭。250A及以上规格均提供四常开两常闭。

订货数量。

订货示例∶ CJX8-12-30-10交流接触器线圈电压380V50Hz 10台。
