适用范围

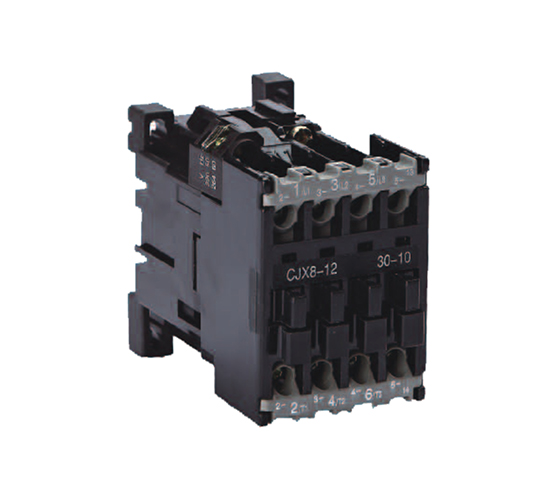

CJX8系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），额定工作电压至660V额定工作电流至370A的电力系统中接通和分断电路。并与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
型号及其含义
正常工作条件和安装条件
 周围环境温度∶-5℃~+40℃，24小时内其平均值不超过+35℃。
|
|
海拔高度∶不超过2000m。
|
|
大气条件∶高温度为+40℃时， 空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度，例如+20℃时达90%，对由于温度变化偶尔发生的凝露应采取特别的措施。
|
|
污染等级∶3级。
|
|
安装类别∶Ⅲ类。
|
|
安装条件∶安装面与垂直面倾斜度不大于±5°。
|
|
冲击振动∶产品应安装和使用在无显著摇动、冲击和振动的地方。
|
|
额定控制电源电压Us可分为交流50Hz;24V、110V、127V、220V、380V。
|
结构特点
|
接触器为直动式双断点结构。CJX8-09~30为"正装式结构"，即触头灭弧系统在前面，磁系统在后面（靠近安装面），CJX8-37-370为"倒装式结构"，即磁系统在前面，触头灭弧系统在后面。
|
|

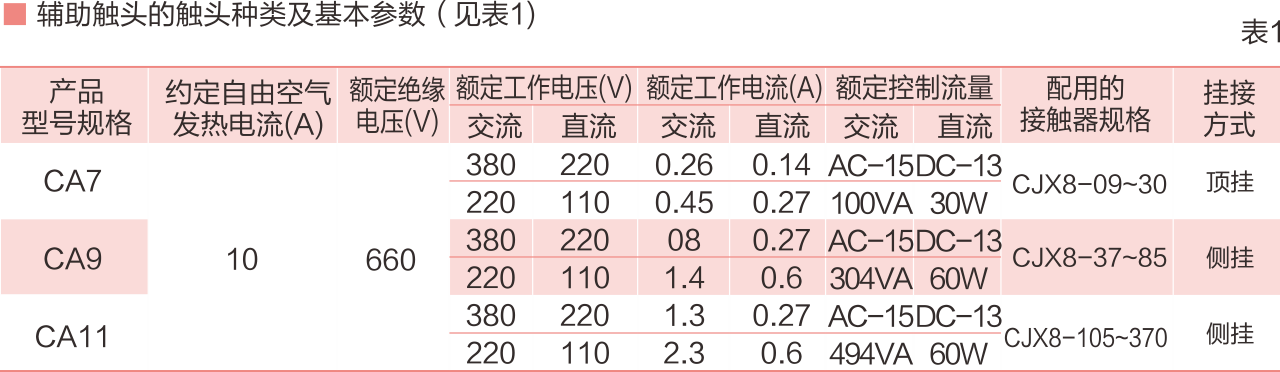

CJX8-09~25可提供四对触头（三对主触头带一对常开或常闭辅助触头或四对主触头）CJX8-09~30可加装CA7（一常开或一常闭）辅助触头1~4只。CJX8-37~85可加装CA9（一常开一常闭或两常开）辅助触头1~4只。CJX8-105~370可加装CA11（一常开一常闭或两常开）辅助触头1~4只。
|
|
CJX8-09～30可安装在35mm标准卡轨上。
|
|
CJX8-09~25采用封闭式自然灭弧，CJX8-30~370采用铁磁栅片灭弧，各级产品均采用耐弧塑料弧罩。
|
订货须知
|
订货时须指出∶
|
 接触器完整的名称、型号。
|
|
线圈的额定工作电压和频率或规格代号。
|
|
CJX8-30出厂时不带辅助触头，需要时须单独订购顶挂式辅助触头组CA7；
|
|
CJX8-37及以上产品出厂时均提供两开两闭辅助触头，特别要求须说明。 |
|
订货数量。
|
|
订货示例∶ CJX8-12-30-10交流接触器线圈电压380V50Hz 10台。
|
