适用范围

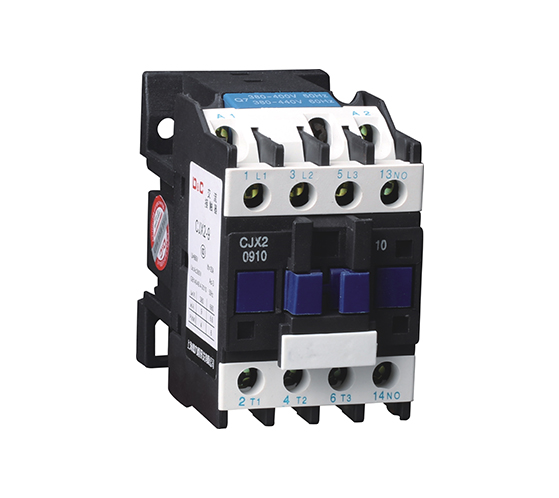

CJX2系列交流接触器（以下简称接触器），主要用于交流50Hz（或60Hz），电压至660V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
符合标准：GB 14048.4。
型号含义
正常工作条件和安装条件
 周围空气温度为∶-5℃~+40℃，24小时内其平均值不超过+35℃。
|
|
海拔高度∶不超过2000m。
|
|
大气条件∶高温度+40℃时，空气的相对湿度不超过50%；较低温度下可以允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生的凝露应采取特别的措施。
|
|
污染等级∶3级。
|
|
安装类别∶Ⅲ类。
|
|
安装条件∶安装面与垂直面倾斜度不大于±5°。
|
|
冲击振动∶产品应安装和使用在无显著摇动、冲击和振动的地方。
|
其他结构
|
结构特点∶
|

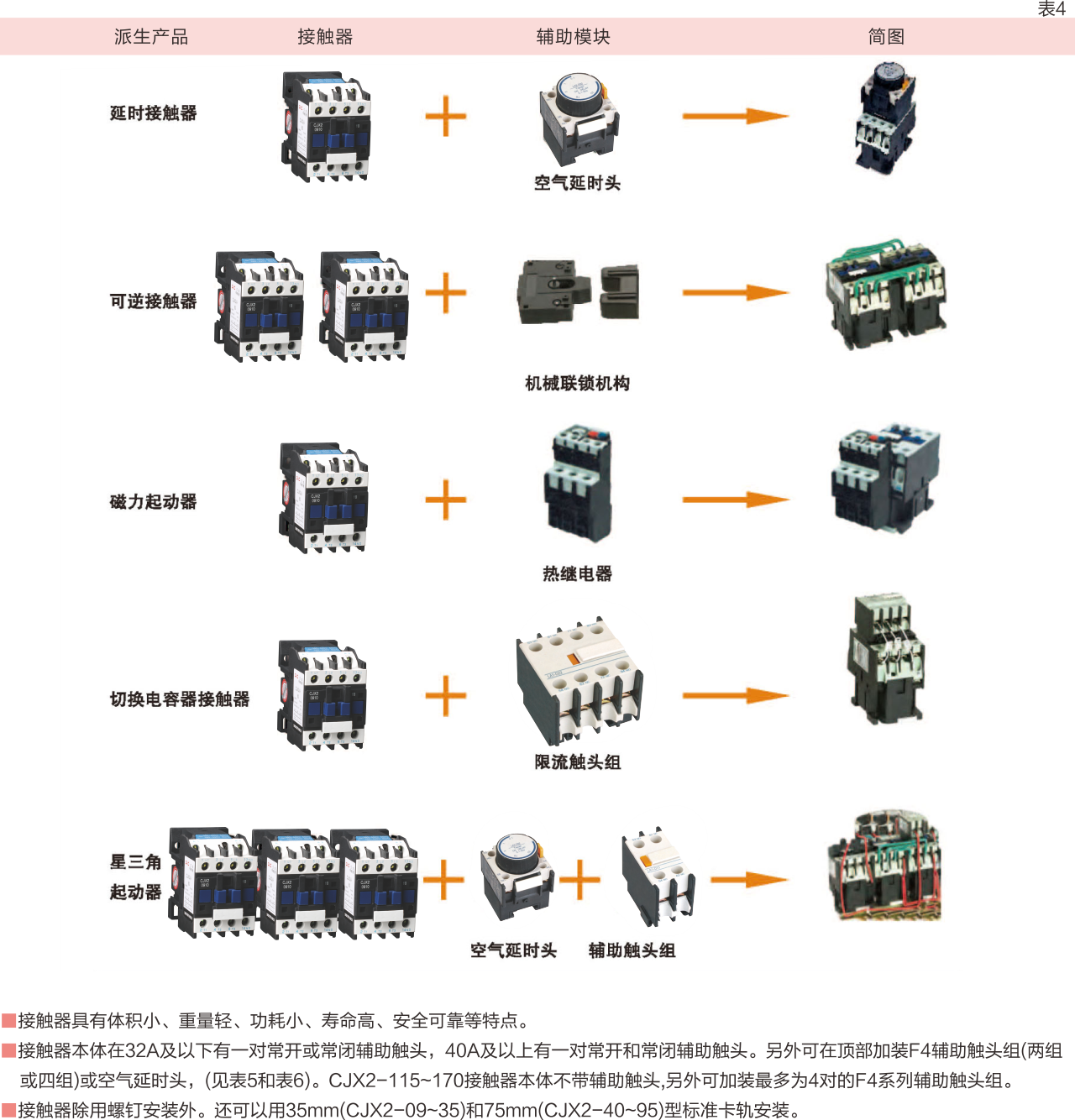

| 可以采用积木式安装方式加装辅助触头组、空气推迟头（其推迟范围见表4）、热继电器等附件，组合成多种派生产品（见表4）。 |
|
接触器具有体积小、重量轻、功耗小、寿命高、安稳可靠等特点。
|
|

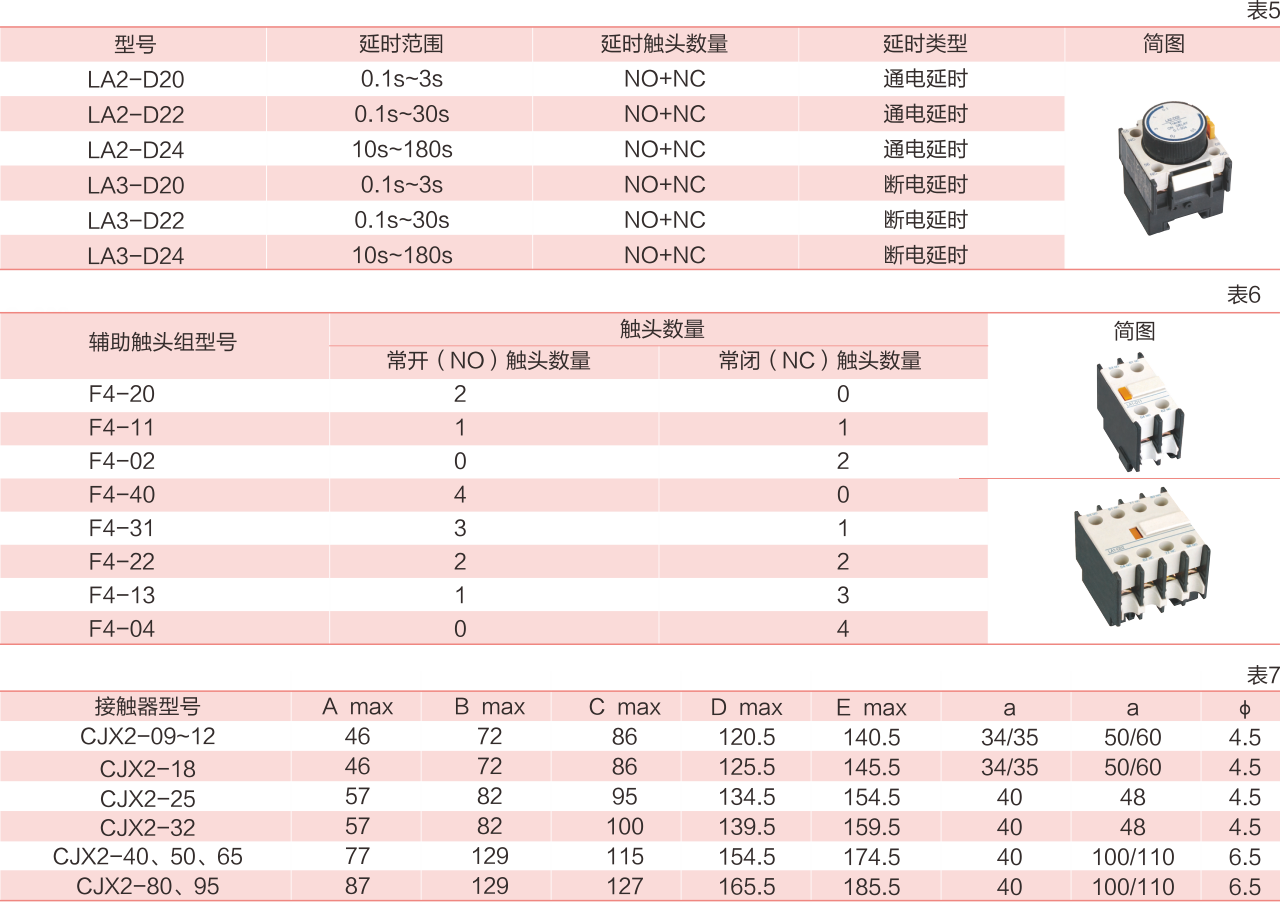

接触器本体在32A及以下有一对常开或常闭辅助触头，40A及以上有一对常开和常闭辅助触头。另外可在顶部加装F4辅助触头组（两组或四组或空气推迟头，（见表5和表6）。CJX2-115~170接触器本体不带辅助触头，另外可加装至多为4对的F4系列辅助触头组。
|
|
接触器除用螺钉安装外。还可以用35mm（CJX2-09~35）和75mm（CJX2-40~95）型标准卡轨安装。
|
订货须知
| 订货时须指出∶ |
|
接触器完整的名称、型号。
|

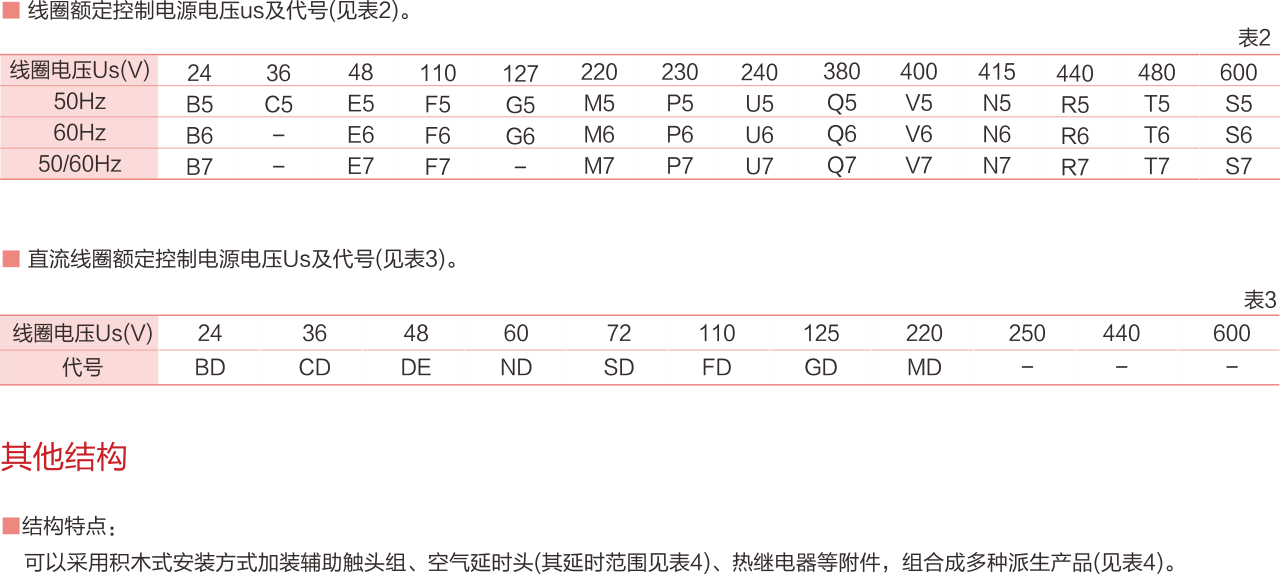

 线圈的额定控制电源电压和频率或代号。
|
|
如需订购F4辅助触头组，应另外注明。
|
|
订货数量。
|
|
订货示例∶ CJX2-0910交流接触器。
|
| 线圈电压220V 50Hz 10台 F4-22 5只。 |
