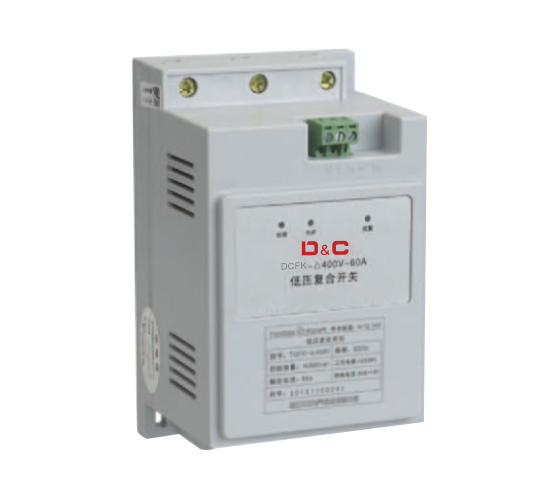

DCFK系列低压复合开关
DCFK系列低压复合开关

相关产品推荐

DCFK复合开关是由三个独立的复合开关组成的,适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接,使复合开关在接通和断开的瞬间具有可控硅过零投切的优点,而在正常接通期间又具有接触器开关无功耗的优点。

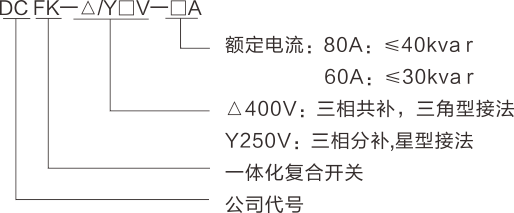

型号及其含义

特点

过零投切
将可控硅开关和磁保持继电器并接,实现电压过零导通和电流过零切断。
在接通和断开的瞬间具有可控硅开关无涌流的优点,而正常接通期间具有物理开关无功耗的优点。
采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况,从而具备完善的保护功能。
电压故障缺相保护∶系统电压缺相供电时,开关拒绝闭合。
电源电压缺相保护∶ 工作电源缺相供电时,开关拒绝闭合。
自诊故障保护∶系统自动监控可控硅、磁保持继电器的运行状态,若其出现故障。则拒绝闭合或自动退投断开。
无谐波注入
导通瞬间由可控硅过零触发,延时后由继电器吸合、导通,而继电器工作时不产生谐波。
功耗小
采用磁保持继电器,控制装置只在投切动作瞬间耗电,平时不耗电。
输入信号与复合开关光电隔离,抗干扰能力强,工作安全可靠。

正常工作条件和安装条件

海拔高度不超过2500m。
环境温度-25℃~+50℃。
空气湿度在+40℃时不超过50%+20℃时不超过90%
周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。
安装地点无剧烈震动。
使用环境的电压畸变率不超过5%
