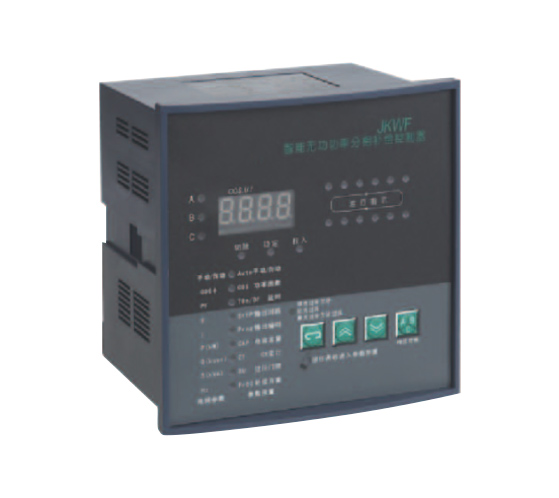

JKWF系列无功功率自动补偿控制器
JKWF系列无功功率自动补偿控制器

相关产品推荐

适用范围

JKWF系列无功功率分相自动补偿控制器,以高性能的16位微处理器为核心器件同时取样3相电压3相电流信号,单台控制器提供较大18个控制回路,如采用子母机(单台主机可带2台副机)机构,较大可提供54个控制回路。每个控制回路的补偿功能都可通过控制参数的修改任意改变,可用于全分相补、全共补、共补加分相补偿。提供12种投切编码方案,用户可通过修改控制参数任意选择,控制参数一经修改保存,掉电不丢失。可提供RS485接口,采用MODBUS一RTU通讯规约,可远程完成电容器组的投切、控制参数的修改、电力参数和电容器组投切状态的监视等功能。采用基波功率因 阳降 数和基波无功功率复合控制电容器组的投切,投切稳定无投切震荡,对电压谐波、电流谐波干扰不敏感。采用字符LED、LCD显示控制参数和电力参数,人机界面友好,外观美观大方。适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

特点

以基波无功功率计算投切电容器容量,可避免多种形式的投切震荡,并在有谐波的场合下能正确显示电网功率因数。
功率因数测量精度高,显示范围宽。
有12种电容器容量编码方式供用户选择。
可再编程式的补偿方案和输出回路。
较多16路输出。
大屏幕LCD显示屏,中文操作,人机界面友好操作方便。
各种控制参数全数字可调,直观使用方便。
具有自动运行与手动运行两种工作方式。
提供一个无源开关信号输出的报警口,报警驱动事件可编程。
具有过电压、欠电压、畸变率超标、温度超标保护功能。
具有掉电保护功能数据不丢失。
电流信号输入阻抗低≤0.01 Ω。
目标功率因数调节范围宽。

正常工作条件和安装条件

海拔高度不超过2500m。
环境温度-20℃~+50℃。
空气湿度在+40℃时不超过50%+20℃时不超过90%。
周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。
安装地点无剧烈震动。

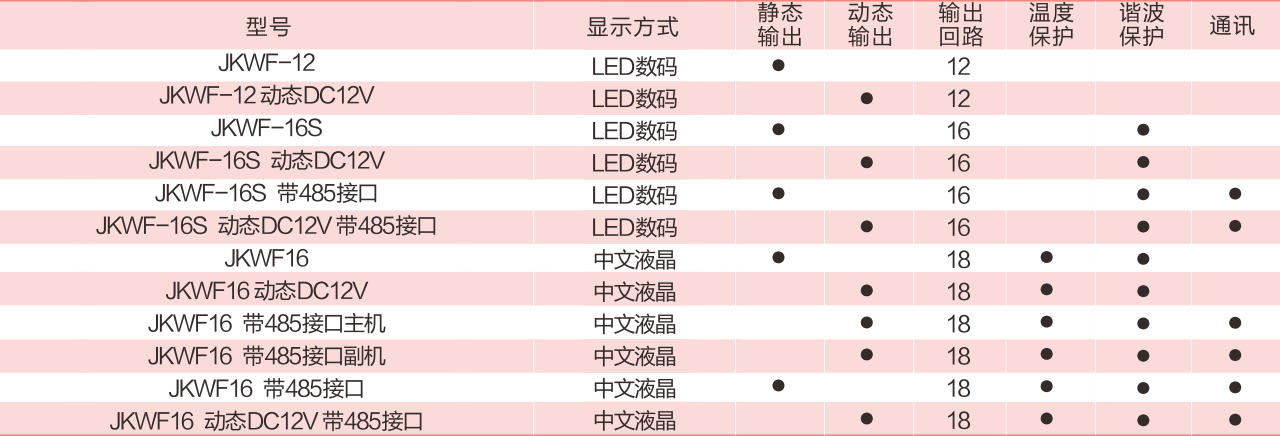

产品型号及功能

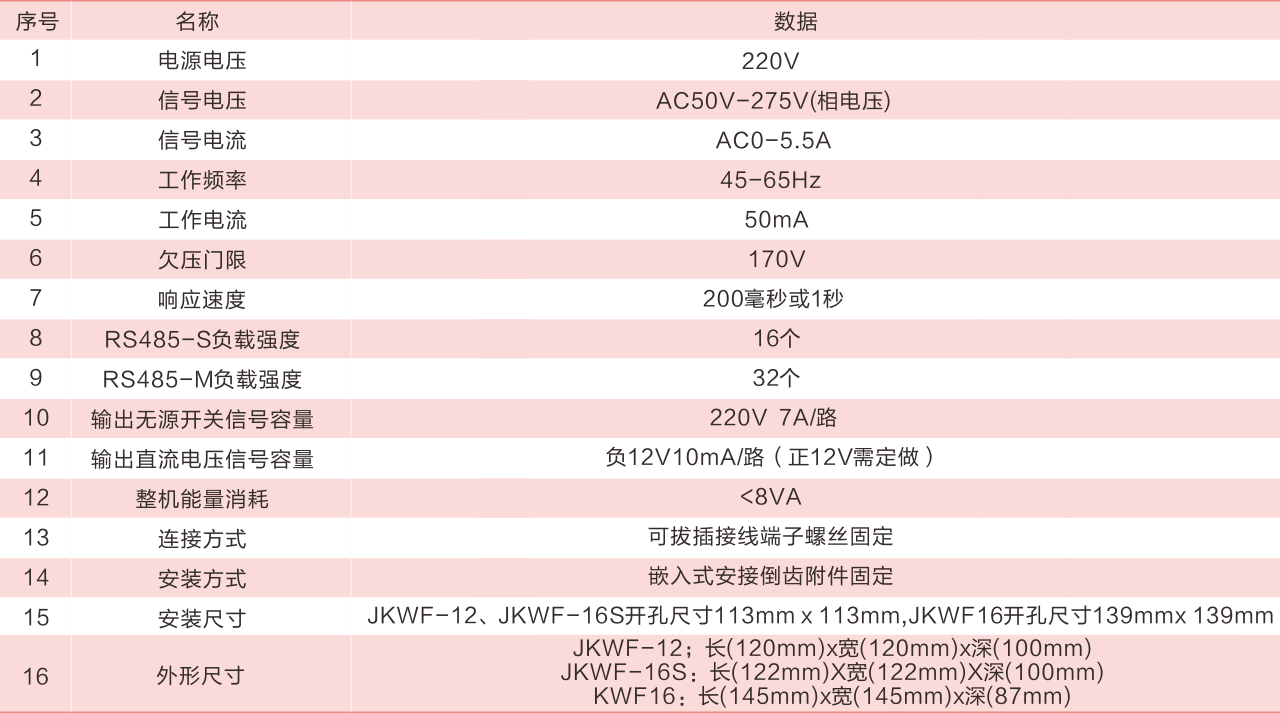

主要参数及技术性能
